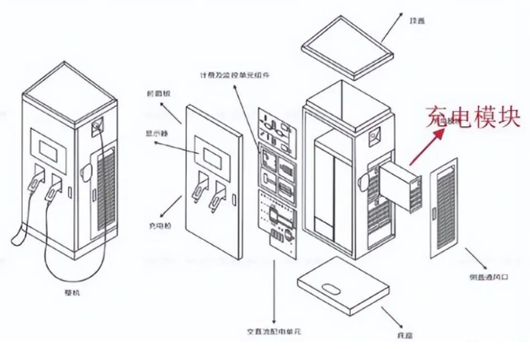

在新能源汽車直流充電設備的構成要素中，充電模塊占據核心地位。它承擔著整流、逆變、濾波等關鍵的功率變換任務，主要職能是把電網里的交流電轉變?yōu)檫m配電池充電需求的直流電。
一、充電模塊工作原理闡述

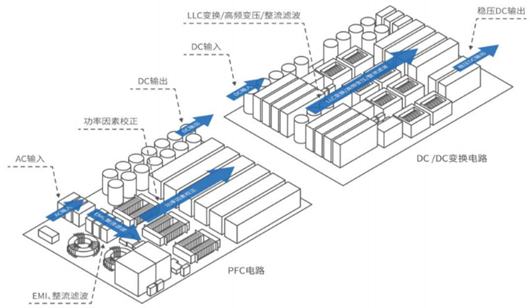

當充電模塊投入運行，三相交流電首先進入有源功率因數校正（PFC）電路經歷整流環節，轉化為直流電后供應給 DC/DC 變換電路?？刂破鞯能浖惴ń?jīng)驅動電路作用于半導體功率開關，由此精準管控充電模塊的輸出電壓與電流，實現對電池組的高效充電。
二、充電模塊前級 PFC 拓?fù)湓斀?/div>

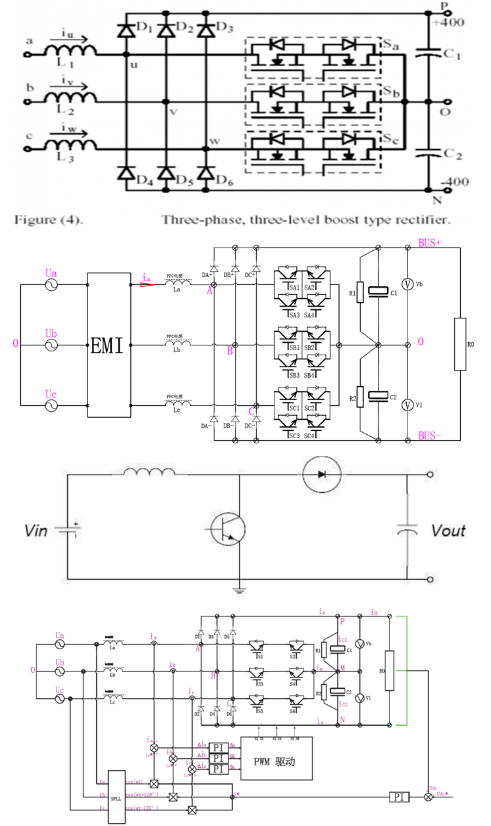

目前主流的三相三線制三電平 VIENNA 拓?fù)?，在充電模塊領域應用廣泛。
（一）優勢
成本控制優勢 ：大規模建設充電站需要海量充電機，成本把控至關重要。VIENNA 整流器不僅能減少功率開關器件的數量，其三電平特性還能降低功率開關管的最大壓降。這使得可以選擇數量更少、成本相對較低的低電壓等級功率器件，在大規模部署充電站的場景下，有效降低成本。
功率密度提升優勢 ：功率密度是衡量充電機性能的重要指標之一。VIENNA 整流器具備高控制頻率的特性，這一特性使得電感和變壓器的體積得以減小，從而在很大程度上縮小了充電機的整體體積，實現了功率密度的顯著提升，更契合空間受限的安裝環境。
電能質量保障優勢 ：VIENNA 整流器擁有高功率因數和低諧波電流的特性。在運行過程中，不會給電網引入大量的諧波污染，這對于電網的穩定運行極為有利，為充電站的大規模建設與推廣奠定了良好的電網兼容性基礎，因此獲得了主流充電模塊廠家的高度青睞，成為充電機整流裝置拓?fù)涞闹髁鬟x擇。
驅動電路簡化優勢 ：在電路結構上，每相兩個 MOS 管采用反串聯連接方式。與 PWM 整流器不同，不存在上下管直通的問題，無需特別考慮死區，這使得驅動電路的設計與實現相對更為容易，降低了整體的設計與制造難度。
（二）劣勢
中性點平衡難題 ：該拓?fù)浯嬖谳敵鲋行渣c(diǎn)平衡問題。中性點電壓若出現波動，會增加注入電網電流的諧波分量。當中性點電壓嚴重偏離正常范圍時，會導致開關器件以及直流側電流承受過高電壓而損壞。因此，在實際應用中，必須采取有效的中性點電位平衡控制策略，以確保充電模塊的穩定運行。
能量傳遞單向性局限 ：能量只能單向傳遞，這在一定程度上限制了系統的靈活性。例如在車輛到電網（V2G）等需要實現能量雙向流動的應用場景中，無法直接滿足需求，需要額外的設備或電路來實現反向能量傳遞功能。
