一、繼電器驅動電路概述
在單片機驅動系統中，繼電器驅動電路是實現電氣隔離與信號轉換的關鍵模塊，它能夠有效地保護單片機免受繼電器線圈產生的高壓沖擊，并實現對大功率負載的精確控制。本文將詳細剖析繼電器驅動電路的原理、工作狀態以及各元器件的具體作用。
一個單片機驅動電路中經常用到的繼電器驅動電路
一個單片機驅動電路中經常用到的繼電器驅動電路

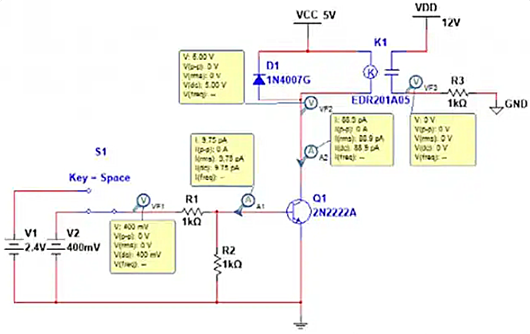

二、低電平輸入狀態分析
當輸入低電平時，電路中各點呈現如下狀態：VF1為0.4V，VF3為0V，此時繼電器觸點處于關斷狀態（常開型繼電器的典型特征），而VF2達到5V。經測量，A1電流為9.75pA，A2電流為88.9pA，這表明晶體管正處于截止?fàn)顟B(tài)，無足夠電流驅動繼電器線圈，確保電路處于安全的斷開狀態。
三、高電平輸入狀態分析
當輸入高電平時，電路狀態發生顯著變化：VF1升至2.4V，VF3高達12V，繼電器觸點隨之導通（常開型繼電器吸合），此時VF2降至0.125V。A1電流劇增至915μA，A2電流更是達到48.8mA，這表明晶體管已完全進入飽和導通狀態，為繼電器線圈提供了接近其額定電流40mA的驅動電流，確保繼電器可靠吸合，實現對負載的有效控制。
四、晶體管驅動電路設計

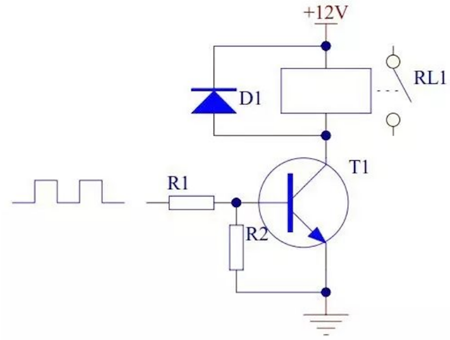

在晶體管驅動繼電器的應用場景中，推薦優先選用NPN型三極管構建驅動電路。其電路結構如下：
晶體管T1擔當控制開關的角色，當輸入高電平時，T1飽和導通，繼電器線圈得電，觸點隨之吸合；而當輸入低電平時，T1截止，繼電器線圈斷電，觸點則斷開，精準實現對繼電器的控制功能。
晶體管T1擔當控制開關的角色，當輸入高電平時，T1飽和導通，繼電器線圈得電，觸點隨之吸合；而當輸入低電平時，T1截止，繼電器線圈斷電，觸點則斷開，精準實現對繼電器的控制功能。
五、關鍵元器件功能解析
晶體管T1：作為電路的核心控制元件，T1的導通與截止?fàn)顟B(tài)直接決定了繼電器的工作狀態，是整個驅動電路的執行機構。
電阻R1：主要承擔限流任務，有效降低晶體管T1的功耗，防止因電流過大而導致晶體管過熱損壞，對電路的穩定運行起到關鍵的保護作用。
電阻R2：確保晶體管T1在無輸入信號或低電平輸入時可靠截止，避免電路出現誤動作，增強電路的抗干擾能力和穩定性。
二極管D1：在晶體管T1由導通轉為關斷瞬間，繼電器線圈產生的反向電動勢可達數百伏特，極易損壞晶體管。D1反接于繼電器線圈兩端，為線圈中的電流提供續流泄放路徑，將線圈電壓箝位在+12V左右，有效保護晶體管T1不受反向電動勢沖擊，確保電路安全可靠運行。
