12V轉220V逆變器電路方案解析

一、12V轉220V逆變器電路一

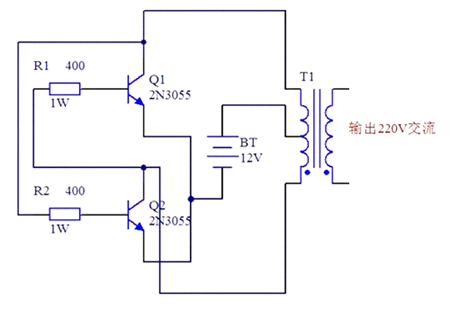

本方案采用功率較大的三極管2N3055作為核心功率放大元件，配合兩個大功率電阻構建基礎振蕩電路。為提升電路輸出功率，建議選用功率較大的電阻，當前工程實踐中1/4W電阻應用廣泛，通過并聯四個1/4W、約400Ω的電阻，可滿足功率要求。

該電路本質上是一個振蕩電路，將直流電轉換為交流電，再經變壓器升壓至220V，可直接在輸出端連接用電器使用。然而，受元件數量和電路結構限制，輸出波形與市電標準存在偏差，但足以驅動普通白熾燈泡等基礎負載。

電阻采用四個1/4W電阻并聯，盡管所配變壓器功率相對較低，此設計略顯冗余。按照原理圖完成電氣連接并仔細檢查無誤后即可通電。需特別注意，輸出端電壓已超出人體安全電壓范圍，操作過程中必須采取完善的安全防護措施。

通電后可聽見明顯的信號振蕩聲，此時使用萬用表測量可得穩定電壓示數，本設計實測輸出電壓為211V，且運行過程中電壓穩定。

二、12V轉220V逆變器電路二

此方案是一種簡易逆變電路，僅需兩個三極管、兩個電阻和一個變壓器。通電后，輸出端可產生交流電，帶動220V白熾燈工作。

（一）工作原理

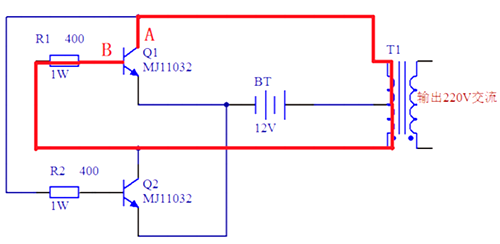

通電瞬間，對三極管Q1而言，集電極（A點）直連電源正極，基極（B點）經大功率電阻與電源正極相連，滿足導通條件。同理，三極管Q2的集電極（C點）與電源正極相連，基極（D點）經大功率電阻與電源正極相連，同樣滿足導通條件。

然而，由于實際應用中兩個三極管的特性不可能完全一致，通電瞬間必然存在導通先后順序。假設Q1率先導通，電流路徑為：電源正極→變壓器→三極管Q1→電源負極。Q1導通后迅速進入飽和狀態，集電極-發射極壓降低于0.3V，導致A點電位下降，進而B點電位也隨之降低。鑒于Q1導通時發射極正偏壓降約0.7V，0.3V的壓降無法維持其導通狀態，Q1轉為截止?fàn)顟B(tài)。

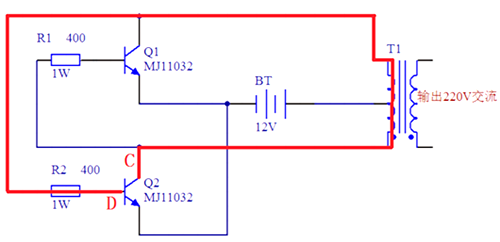

隨著Q1截止，三極管Q2的基極和集電極電位上升，達到導通條件后Q2導通。電流路徑變?yōu)椋弘娫凑龢O→變壓器→三極管Q2→電源負極。與Q1類似，Q2導通后也進入飽和狀態，集電極-發射極壓降降至0.3V以下，基極電位降低，無法維持導通狀態而截止。

Q2截止后，Q1的基極和集電極電位上升，再次滿足導通條件。如此循環往復，兩個三極管交替導通，產生交流電。經變壓器升壓后，輸出電壓可達220V左右。連接220V燈泡可正常發光，表明電路工作正常。

三、12V轉220V逆變器電路三

該方案提供了一種易于制作的逆變器原理圖，能夠?qū)?2V直流電源轉換為220V交流電，具有較高的實用性和可操作性。

（一）電路組成與工作原理

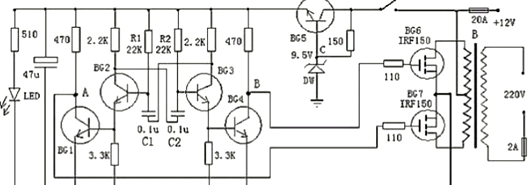

多諧振蕩器部分：由BG2與BG3組成多諧振蕩器，產生震蕩信號，為整個電路提供驅動動力。

控制部分：通過BG1和BG4控制BG6和BG7的工作狀態，實現對電路的有效調控。

穩壓供電部分：振蕩電路由BG5和穩壓二極管DW組成的穩壓電源供電，確保多諧振蕩器輸出頻率的穩定性，提升輸出交流電的品質。

變壓器選擇與蓄電池配置：在制作過程中，可選用常見的雙12V輸出市電變壓器。根據實際需求選擇合適容量的12V蓄電池，蓄電池容量越大，逆變器的持續工作時間越長。

該12V轉220V逆變器電路方案三憑借簡潔的電路結構和相對穩定的性能，在應急電源、戶外設備供電等領域具有廣闊的應用前景，能夠?yàn)楦鞣N220V交流設備提供可靠的電力支持
