反激開關電源環路設計優化方案
在開關電源設計領域，AC-DC 環路布局對電源系統的性能有著決定性影響，其合理性直接關聯到電源的效率、電磁兼容性以及穩定性和可靠性。以下將分別從隔離電源方案與非隔離電源方案兩個角度，詳細闡述反激開關電源環路設計的關鍵要點。
一、隔離電源方案

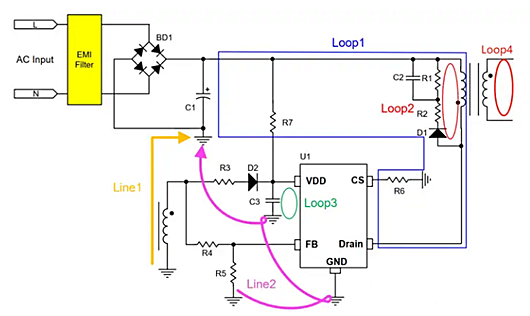

以常見的反激式原邊控制電源為例，其典型應用原理圖包含 4 個主要環路：
原邊主功率環路（Loop1） ：此環路的面積大小對電源的效率和電磁干擾水平有著顯著影響。在設計布局時，應盡可能縮小環路面積，同時將走線加粗，以降低線路電阻，減少能量損耗，從而優化電源的轉換效率。
RCD 吸收環路（Loop2） ：同樣需要控制環路面積，避免過大的環路引發電磁干擾等問題，確保電路的穩定運行。
VDD 環路（Loop3） ：在該環路中，VDD 電容 C3 的布局位置至關重要，必須緊貼芯片放置，以減少引線電感和電阻，保障芯片供電的穩定性，進而提升整個電源系統的可靠性。
Vout 環路（Loop4） ：其設計也應遵循環路面積最小化原則，以降低電磁干擾，維持輸出電壓的穩定性。
在 GND 走線設計方面，輔助繞組應直接連接到輸入電容的地，以減少地回路的阻抗，降低干擾。VDD 電容 C3 及 FB 下阻 R5 應先連接到芯片的 GND 管腳，再連接到輸入電容的地，這樣的布局方式有助于優化電路的接地性能，提高信號的穩定性和準確性。

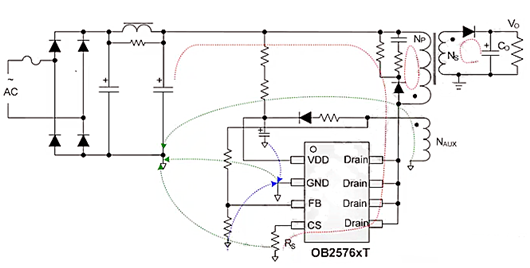

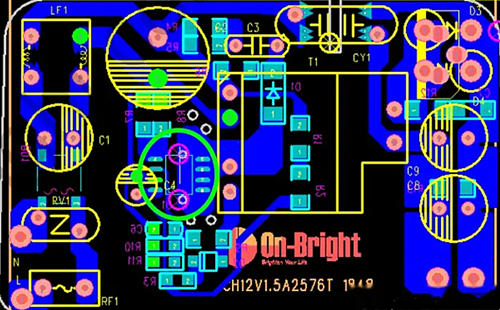

以 OB2576XT 為例，其原理圖及布局設計建議如下：
二、非隔離電源方案

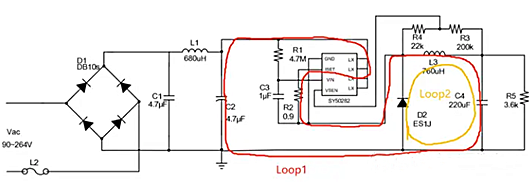

非隔離方案的典型應用原理圖中有兩個關鍵環路：
源開關環路（Loop1） ：在 Layout 時，要嚴格控制環路面積，使其盡可能小，以降低電磁干擾的產生。同時，在滿足環路面積要求的前提下，功率電感 L3 應盡量遠離母線上的 π 濾波電路，避免相互干擾，影響電源的性能。
續流環路（Loop2） ：同樣遵循環路面積最小化原則，以提高電源的效率和穩定性。
此外，反饋電阻 R4 和 R3 應靠近芯片引腳放置，以減少信號傳輸的損耗和干擾，提高反饋信號的準確性。芯片的旁路電容也應靠近芯片引腳放置，以提供穩定的電源供應，抑制高頻噪聲，保障芯片的正常工作。

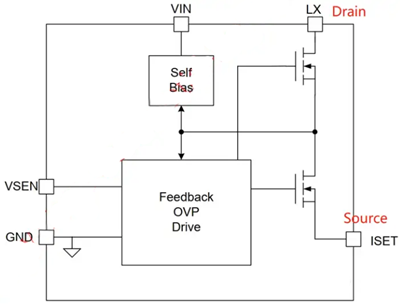

在該轉換電路中，LX（Drain）作為主電源的 DC 定點，可在電流主回路走線上增加敷銅面積，以改善電源的散熱性能，提升其工作效率和可靠性。ISET（SOURSE）是電源的開關動點，應盡量縮短 SOURCE 和功率電感間的線徑，從而有效改善 EMI 特性，降低電磁干擾對系統的影響。
