一、環路補償設計概述

環路補償設計是開關電源設計中的關鍵環節，它直接影響到電源的穩定性和動態響應性能。本文以一個典型的 Topswitch 電源為例，詳細講解環路補償設計的具體步驟和方法。

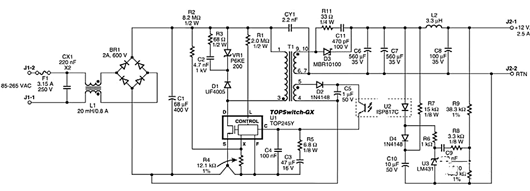

該電源具有寬范圍輸入電壓適應能力，能夠穩定輸出 12V/2.5A 的電力，廣泛適用于各種電子設備。

二、電源反饋環路分析

其開環傳遞函數為：

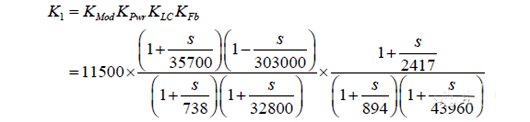

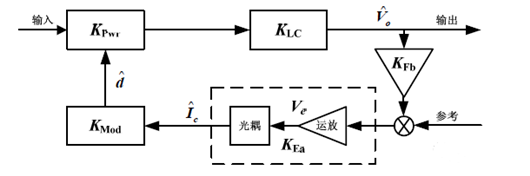

該 Topswitch 電源的反饋環路由多個關鍵部分構成，包括功率部分傳遞函數（KPwr）、輸出 LC 濾波部分傳遞函數（KLC）、反饋分壓部分傳遞函數（KFb）、反饋補償部分和光耦部分傳遞函數（Kea）以及調制器部分傳遞函數（KMod）。在進行環路補償設計之前，需要先計算出 K1 = KMod × KPwr × KLC × KFb 的頻率特性，依據實際應用場景確定設計目標 KEa，然后通過精心設計 TL431 的補償網絡來達成 KEa 的要求。

在本設計中，由于上分壓電阻直接連接到 431 基準端，所以 Kfb = 1，簡化了部分計算過程。

三、補償部分設計

（一）確定目標帶寬

首先需要確定目標帶寬。在 Topswitch 設計的反激電源中，目標帶寬不僅要受到一般反激電源的幾個限制（如帶寬要小于開關頻率的 1/2、右半平面零點的 1/4、運放增益限制以及輸出電容類型的選擇等），還要受到內部 7kHz 極點的限制，通常不能過高，約在 1 - 2kHz 范圍內較為合適。

（二）設計補償網絡

在確定目標帶寬后，設計補償部分，確保在目標帶寬時相位裕量大于 45°，以保證環路的穩定性。幅值裕度在大多數補償方式下都能自動滿足，所以設計時一般無需特別考慮。

補償部分只有一個極點和零點，它們與 Topswitch 內部的 7kHz 極點共同組成了一個 π 型補償網絡。7kHz 極點的作用是抵消輸出濾波電容零點，從而有效衰減噪音和開關紋波的干擾。

（三）TL431 部分小信號傳遞函數

由于 TL431 使用輸出供電，其傳遞函數具有一個在原點的極點和一個零點。

R6 和 R9 的阻值大小決定了增益，其中 R9 的阻值由零點的位置確定，因此整個增益的大小主要由調整 R6 來確定。CTR 為光耦 PC817C 的實測電流傳輸比。

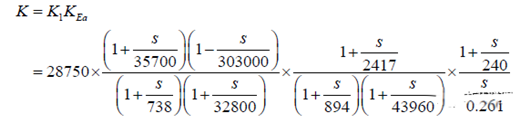

四、總開環響應計算與結果分析
