一、PPN 電容概述

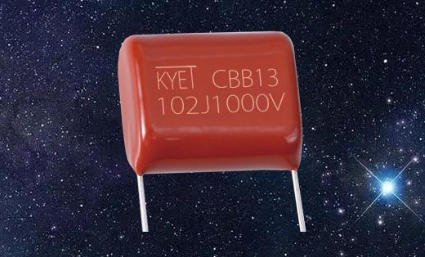

PPN 電容，全稱為 CBB13 型無感箔式聚丙烯膜電容，屬于薄膜電容器家族中的一員。它的命名源于其獨特的構造和材質。PPN 電容采用聚丙烯膜（PP）作為介質，以鋁箔充當電極，內部采用無感卷繞結構，并使用環氧樹脂進行包封。這種特殊的結構設計賦予了 PPN 電容諸多優良的電氣特性，使其在電子電路中備受青睞。
作為聚丙烯膜電容的一種，PPN 電容具備低介質損耗、高穩定性、高耐壓能力以及良好的高頻特性。這些特性使其能夠適應多種復雜的工作環境，滿足不同電路設計的需求。在實際應用中，PPN 電容廣泛應用于高頻、直流、交流及大電流脈沖電路，其在各種電子產品和設備中的廣泛應用，得益于其卓越的性能和可靠的品質。
二、PPN 電容的應用場景
（一）高頻電路
在高頻電路的設計中，PPN 電容發揮著至關重要的作用。高頻濾波器、諧振電路和高頻放大器等電路模塊，都需要具備優良高頻特性的電容元件。PPN 電容憑借其低介質損耗和高穩定性，能夠有效提升這些高頻電路的性能表現。在高頻信號的傳輸和處理過程中，PPN 電容可以減少信號的衰減和失真，確保信號的完整性和準確性。
（二）電源電路
在電源電路中，PPN 電容主要用于濾波、整流和穩壓等環節。其高耐壓能力和低介質損耗的特性，有助于提高電源電路的效率和穩定性。在開關電源、線性電源等電源設備中，PPN 電容能夠有效濾除電源中的紋波和干擾信號，為電子設備提供穩定的直流電源。同時，在電源電路的整流和穩壓過程中，PPN 電容可以快速響應電流和電壓的變化，保證電源輸出的穩定性和可靠性。
（三）通信設備
通信行業對電子元件的要求極為苛刻，而 PPN 電容憑借其優異的性能成為通信設備中的關鍵元件。在手機、基站、光纖通信設備等通信終端中，PPN 電容廣泛應用于信號處理、濾波、耦合等電路模塊。其良好的高頻特性能夠確保通信信號的傳輸質量，減少信號的干擾和衰減。在通信設備的高頻前端電路中，PPN 電容能夠穩定地工作，為通信信號的高效傳輸和接收提供有力保障。
（四）測量儀器
在各類測量儀器中，如示波器、信號發生器、頻譜分析儀等，PPN 電容發揮著關鍵作用。這些儀器對測量精度和穩定性有著極高的要求。PPN 電容的高穩定性和低介質損耗特性，使其能夠有效地提高測量儀器的精度和穩定性。在測量儀器的信號源電路、濾波電路和放大電路中，PPN 電容可以穩定地工作，確保測量結果的準確性和可靠性。
（五）汽車電子
汽車電子領域?qū)﹄娮釉姆€(wěn)定性和可靠性要求極高。PPN 電容在汽車電子設備中得到了廣泛應用，如發動機控制系統、制動系統、車載通信系統等。其高耐壓能力和良好的溫度穩定性，使其能夠在汽車的惡劣工作環境中穩定工作。在汽車發動機的點火系統中，PPN 電容能夠承受高電壓脈沖的沖擊，確保點火信號的穩定傳輸。在車載通信系統中，PPN 電容能夠保證通信信號的質量，提高通信的可靠性和穩定性。
（六）家用電器
在日常生活中，家用電器也是 PPN 電容的重要應用領域。空調、冰箱、洗衣機等家電產品中，PPN 電容廣泛應用于電源電路、控制電路和驅動電路。其高耐壓能力和低介質損耗特性，有助于提高家用電器的能效和穩定性。在空調的變頻驅動電路中，PPN 電容能夠有效地濾除高頻干擾信號，確保變頻器的穩定運行。在洗衣機的電機驅動電路中，PPN 電容可以提高電機的啟動和運行性能，延長電機的使用壽命。
三、PPN 電容的檢測方法
（一）外觀檢查
在對 PPN 電容進行檢測時，首先應進行外觀檢查。觀察電容的外觀是否有變形、燒焦或爆裂等異常現象。同時，檢查電容表面的標識是否清晰完整，包括電容的容量、耐壓值、型號等信息。此外，還需仔細檢查電容的外部零件，如引腳是否彎曲、斷裂，絕緣層是否有破損等。如果發現電容外觀存在異常，那么該電容很可能已經損壞，不建議繼續使用。
（二）萬用表測量
使用萬用表是檢測 PPN 電容好壞的常用方法之一。在測量前，應根據電容的容量和耐壓值選擇合適的萬用表量程。將萬用表的兩個探針分別接到電容的正負極，測量電容的電壓和電流值。正常情況下，電容的電壓值應接近其額定電壓，電流值應在正常范圍內。如果測量結果顯示電壓值與額定電壓相差較大，或者電流值異常，那么電容可能存在故障。需要注意的是，在使用萬用表測量電容時，應確保電容已經完全放電，以免損壞萬用表。
（三）電源測試
電源測試是一種更為直觀的檢測方法。可以搭建一個簡單的測試電路，將被測電容與電阻器和 LED 燈串聯。接通電源后，觀察 LED 燈的工作狀態。如果 LED 燈能夠正常工作，說明電容的性能良好；如果 LED 燈閃爍或者不工作，則表明電容可能存在故障。通過這種方法，可以快速判斷電容是否能夠正常工作。但需要注意的是，電源測試只能初步判斷電容的好壞，對于一些細微的故障，可能無法準確檢測出來。
