一、續流二極管工作原理
當電感性負載電流突然變化或減少時，電感兩端會產生突波電壓，可能破壞其他元件。此時，續流二極管的作用就顯得至關重要。續流二極管通常與儲能元件配合使用，并聯在線圈兩端。

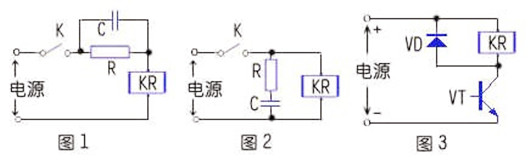

當電流消失時，線圈產生的感應電動勢會通過二極管和線圈構成的回路做功并消耗掉，從而避免反向電壓對電路中其他元件造成損壞。在電路中反向并聯在繼電器或電感線圈兩端時，電感線圈斷電后，其兩端的電動勢并不會立即消失。這時，殘余電動勢通過續流二極管釋放，保護了電路的穩定性和安全性。
二、續流二極管的作用
（一）續流作用
在電路中，當電感元件電流斷開時，電感的自感作用會產生反向電動勢，導致電流繼續流動。續流二極管為電流提供低阻抗通路，使電流順利通過，避免反向電動勢對電路的影響。
（二）保護作用
續流二極管能有效防止電路中反向電流過大，保護其他元件。當電路電壓超過二極管正向壓降時，二極管導通，將電流限制在安全范圍內，避免其他元件受損。此外，它還能防止反向電流對電路造成損害，確保電路的穩定運行。
（三）能量轉換和傳輸
續流二極管常與電感、變壓器等元件配合，實現能量轉換和傳輸。例如，在開關電源中，它將電能從輸入端傳輸?shù)捷敵龆耍瑫r(shí)將多余能量存儲在電感中，提高電源效率和穩定性。
（四）頻率控制
在電路受高頻信號激勵時，續流二極管提供低阻抗通路，使電流順利通過，減小反向電動勢對電路的影響，從而實現對電路頻率的有效控制。
三、續流二極管應用電路

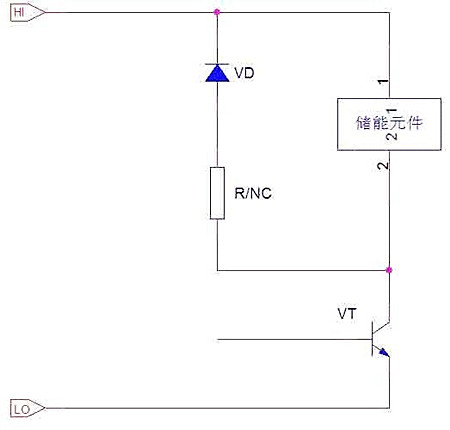

在實際應用中，續流二極管的應用電路設計需要綜合考慮多個因素。以一個包含電阻 R、儲能元件、晶體管 VT 和二極管 VD 的典型電路為例。
當 VT 導通時，儲能元件兩端電壓呈上正下負，電流方向從上向下。VT 關斷瞬間，儲能元件電流突然中斷，產生感應電勢。該感應電勢試圖維持原電流方向，與電源電壓疊加后施加于 VT 兩端，易導致 VT 擊穿。此時，VD 的接入可將儲能元件產生的感應電勢短路，有效保護 VT。
電阻 R 的取舍需根據具體電路情況而定。在某些情況下，為限制電流或分壓，電阻 R 是必要的；而在其他情況下，為簡化電路或提高效率，可省略電阻 R。
