一、逆變器概述

逆變器，作為電力電子領域的關鍵設備，主要功能是將直流電能高效轉換為交流電能。它借助半導體器件，如場效應管或晶閘管等的開關特性，通過對電源電壓和電流的快速切換控制，實現直流到交流的轉換過程。

二、光伏逆變器詳解

光伏逆變器，又稱為變流器或反流器，是一種將直流電流（DC）轉變為交流電流（AC）的元器件，在太陽能發電系統中扮演著核心角色。

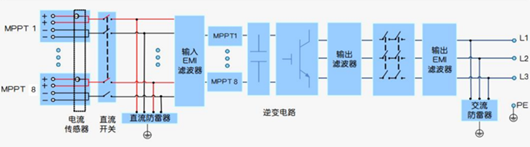

（一）工作原理

光伏逆變器的工作原理主要依托于控制系統、逆變電路和濾波電路這三大部分。首先，逆變電路將輸入的直流電流轉變為交流電流，但此時的交流電往往含有較多的諧波和波動成分，無法直接滿足電網接入和負載使用的要求。因此，濾波電路的作用就顯得尤為重要，它能夠有效過濾掉這些不必要的諧波和波動信息，最終輸出穩定且高質量的正弦波交流電，確保電能質量符合電網和負載的要求。

具體而言，光伏逆變器首先通過振蕩電路將直流電轉變為交流電，隨后借助線圈升壓將不規則的交流電流轉換為方波交流電流，最后通過整流器將方波交流電流進一步優化為正弦波交流電流，從而完成整個電能轉換與質量提升的過程。

三、儲能逆變器（PCS）詳解

儲能逆變器（PCS）是一種更為復雜的電力電子設備，在電能存儲與轉換領域具有廣泛應用。

（一）工作原理與功能

儲能逆變器不僅具備將直流電轉換為交流電的基本功能，還能實現電能的儲存以及雙向流動，這使得它在能源管理系統中具有更高的靈活性和價值。

儲能逆變器主要通過電力電子器件對電能進行轉換和調節，以實現功率的傳輸、轉換和控制。它通常包括整流、逆變、DC/DC 變換等模塊部分，其中逆變模塊只是其眾多功能模塊之一。在充電過程中，儲能逆變器將來自太陽能電池板或其他可再生能源發電設備產生的直流電能轉換為交流電能，并通過其內部的儲能裝置（如電池組）進行儲存。當需要使用儲存的電能時，儲能逆變器再將電池組的直流電能轉換為交流電能，并通過輸出端口將其提供給負載設備，實現電能的有效利用和管理。

四、光伏逆變器與儲能逆變器的核心區別

光伏逆變器與儲能逆變器在功能定位與能量轉換方式上存在顯著差異：

光伏逆變器專注于將太陽能板的直流電進行單向轉換，使其變為交流電并入電網，能源轉換方向較為單一，主要服務于太陽能發電系統的電能轉換需求。

儲能逆變器則具備雙向轉換能力，不僅能夠實現直流到交流的轉換，還能對電池進行充放電管理，并且能夠與電網進行互動，實現電能的靈活調配與高效利用。這種雙向轉換和管理能力使得儲能逆變器在電能存儲與釋放、電網支持等方面具有獨特的優勢。

五、應用場景分析

（一）光伏逆變器的應用場景

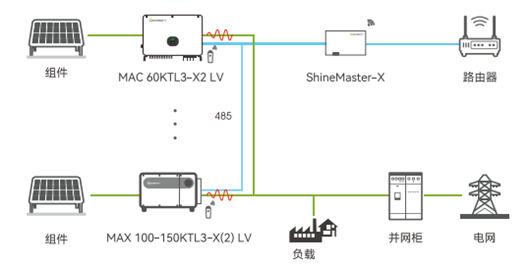

光伏逆變器廣泛應用于各類太陽能發電系統，包括戶用光伏系統、工商業光伏項目以及大型地面電站等。在這些場景中，其主要任務是將太陽能發電系統產生的直流電能高效轉換為交流電能，并穩定地并入電網，實現太陽能電能的有效消納和利用。

（二）儲能逆變器的應用場景

儲能逆變器主要應用于電化學儲能系統，例如儲能電站、集中式或組串式儲能系統、工商業儲能以及戶用儲能等場景。它通過智能管理充電和放電過程，能夠實現對可再生能源的高效利用和儲存，為電網提供輔助服務，如削峰填谷、調頻調壓等，同時也為各種離網或并網的應用場景提供穩定、可靠的電力支持，提升能源系統的整體靈活性和可靠性。

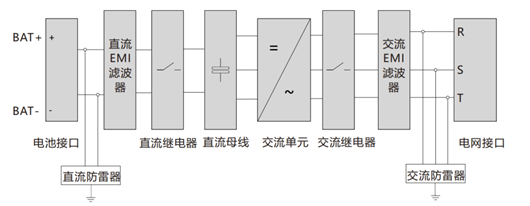

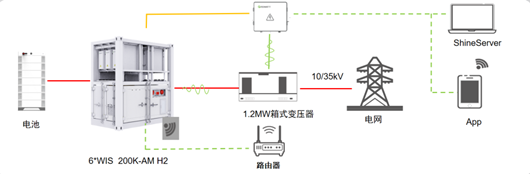

儲能逆變器系統圖
