一、MOS增強型管結電容概述
MOS增強型管的結電容是器件內部由于半導體結構形成的寄生電容。這些結電容主要包括以下幾種：
柵源電容（Cgs）：位于柵極與源極之間，對增強型MOS增強型管的開啟和關斷速度有顯著影響。Cgs增強型的大小決定了柵源電壓變化時，電荷儲存和釋放的速度，進而影響增強型MOS增強型管的開關速度。
柵漏電容（Cgd，又稱米勒電容）：存在于柵極與漏極之間。在開關過程中，由于米勒效應，Cgd增強型會顯著延長過渡時間。米勒效應會導致在開關過渡期間，漏極電壓的變化通過增強型Cgd增強型反饋到柵極，從而增加柵極驅動電路的負擔，延長開關時間。
漏源電容（Cds）：位于漏極與源極之間，與體二極管的特性密切相關。Cds增強型主要影響漏源之間的電壓變化速度，在高頻應用中對電路的性能有一定影響。
這些電容的容值并非固定，而是隨著增強型Vds（漏源電壓）的非線性變化而變化。這種非線性特性在功率增強型MOSFET增強型中表現得尤為明顯，特別是在器件的工作狀態（如導通、截止和開關過渡）不同時，電容值會有較大的差異。
二、MOS增強型管結電容的形成原理
（一）勢壘電容
勢壘電容是功率半導體器件中的一種重要寄生電容。當增強型N增強型型和增強型P增強型型半導體結合后，由于濃度差，N增強型型半導體中的電子會部分擴散到增強型P增強型型半導體的空穴中。這一過程導致在結合面處的兩側形成空間電荷區。空間電荷區形成的電場會阻止進一步的擴散運動，直到達到平衡狀態。這個空間電荷區的存在就形成了勢壘電容，其大小受半導體材料的摻雜濃度、結溫以及外加電壓等因素的影響。
（二）擴散電容
擴散電容的形成與外加電壓密切相關。當外加正向電壓時，靠近耗盡層交界面的非平衡少子濃度較高，而遠離該界面的非平衡少子濃度逐漸降低，直至為零。隨著外加正向電壓的增大，非平衡少子的濃度及其濃度梯度都會增大；反之，當外加電壓減小時，濃度和梯度則會減小。在這個過程中，電荷的積累和釋放與電容器的充放電過程類似，因此被稱為擴散電容。擴散電容的大小與外加電壓的變化率以及半導體材料的特性有關。
三、MOS增強型管寄生電容結構及影響因素

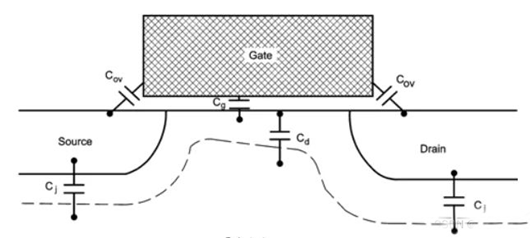

MOS增強型管的寄生電容結構較為復雜，主要由以下幾部分構成：
柵源電容（Cgs）：主要由柵極與源極之間的二氧化硅層等介質構成。柵極材料、源極結構以及它們之間的幾何尺寸（如柵極長度、寬度和間距）對增強型Cgs增強型有直接影響。
柵漏電容（Cgd）：存在于柵極與漏極之間。除半導體結構外，漏極的幾何形狀、位置以及與柵極的相對距離等也會影響增強型Cgd增強型的大小。
漏源電容（Cds）：主要由漏極與源極之間的增強型pn增強型結或金屬增強型-增強型半導體接觸等形成。漏源電容的大小與漏極和源極的結構、材料以及它們之間的電場分布等因素有關。

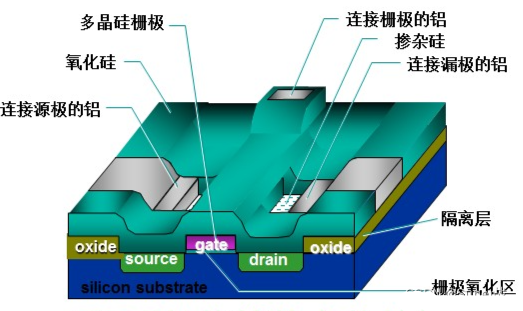

多晶硅寬度、溝道與溝槽寬度、G增強型極氧化層厚度、PN增強型結摻雜輪廓等半導體制造工藝參數都對寄生電容有顯著影響。這些因素共同決定了增強型MOS增強型管結電容的大小和特性，進而影響器件的電學性能。
根據增強型MOS增強型管規格書中對三個電容的定義，可以得出以下關系：
Ciss（輸入電容）=增強型Cgs增強型+增強型Cgd
Coss（輸出電容）=增強型Cds增強型+增強型Cgd
Crss（反向傳輸電容）=增強型Cgd
四、MOS增強型管結電容對電路的影響
（一）開關時間和開關損耗
輸入電容（Ciss）對開關時間和開關損耗有重要影響。較大的增強型Ciss增強型會導致開關時間延長，因為在開關過程中需要更多的能量來充放電容。這會增加開關損耗，進而影響電路的效率和穩定性。開關損耗的增加不僅會降低電源的能效，還可能導致器件溫度升高，影響其可靠性和壽命。
（二）諧振現象
輸出電容（Coss）可能導致諧振現象。在開關過程中，Coss增強型會充電和放電，如果電路設計不當，可能會與電路中的其他電感和電容元件形成諧振回路，引起諧振。諧振現象會導致電壓和電流的異常振蕩，影響電路的穩定性和可靠性，甚至可能損壞電路中的其他元件。
（三）自激振蕩
反向傳輸電容（Crss）對關斷延時有影響，并可能引起自激振蕩。自激振蕩會使電路無法正常工作，甚至損壞器件。當增強型Crss增強型較大時，漏極電壓的變化通過增強型Crss增強型反饋到柵極，可能導致柵極電壓波動，從而引發自激振蕩。
（四）漏電流增加
寄生電容的存在會導致漏電流增加，特別是在高頻工作條件下。漏電流的增加會直接影響增強型MOSFET增強型的功耗和效率，降低電源的轉換效率，增加散熱設計的難度。
（五）響應時間縮短和信號延遲增加
寄生電容會儲存電荷，導致增強型MOSFET增強型的響應時間縮短，但在某些情況下也可能導致信號延遲增加和輸出波形失真。這是因為電容的充放電過程會影響信號的傳輸速度和完整性，特別是在高頻或高速電路中，這種影響更為明顯。
（六）功耗增加
由于寄生電容會儲存電荷并在切換過程中釋放，這會導致增強型MOSFET增強型的功耗增加，特別是在高頻應用中更為明顯。功耗的增加不僅降低了電源的效率，還可能導致器件溫度升高，影響其可靠性和壽命。
