一、場效應管的控制特性
場效應管是一種電壓控制型器件，其核心在于通過柵源電壓（VGS）來調控漏極電流（ID）。這一特性賦予了場效應管諸多優勢，使其在電子電路中廣泛應用。
高輸入阻抗與低輸出阻抗 ：場效應管的輸入端幾乎不需要電流，因此具有高輸入阻抗，這使得它在信號源與后續電路之間能夠?qū)崿F(xiàn)良好的隔離，避免對信號源造成過大的負載影響。而其低輸出阻抗特性，則有利于將信號高效地傳輸給負載，確保信號的完整性與穩定性。
快速開關速度 ：場效應管能夠在極短的時間內完成導通與截止?fàn)顟B(tài)的切換，這一快速開關特性使其在數字電路中可作為高速開關元件使用，實現對信號的快速通斷控制，在脈沖信號處理、電源管理等場景中發揮著關鍵作用。
大電壓 / 電流能力 ：場效應管具備承受較高電壓和較大電流的能力，這使得它能夠適用于多種高功率應用場景，如電力電子變換、電機驅動等領域，能夠有效地處理和傳輸較大的電能，滿足不同功率等級電路的需求。
二、場效應管的工作原理

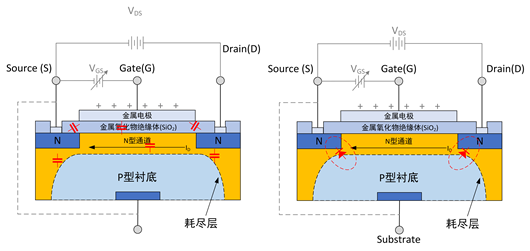

作為輸入電阻很高的半導體器件，場效應管利用輸入電壓控制輸出電流，在工作過程中主要依靠一種載流子進行導電，即 “多數載流子”，因此又被稱為 “單極型晶體管”。其代表性的 MOS 管，通過控制柵極電壓來掌控電流在源極和漏極之間的流通。
導通狀態 ：當柵極電壓超過閾值電壓時，源極和漏極之間形成導電溝道，MOS 場效應管進入導通狀態，電流可以在兩者之間自由流動，此時相當于電路被接通，信號得以傳輸與處理。
截止?fàn)顟B(tài) ：當柵極電壓低于閾值電壓時，導電溝道消失，MOS 場效應管處于截止?fàn)顟B(tài)，源極和漏極之間幾乎沒有電流通過，電路如同被切斷一般，信號傳輸被阻斷。這種基于電壓控制的開關特性，使得 MOS 場效應管在數字電路與模擬電路中均能大顯身手，實現對電路狀態的精準控制，具有高精度、高靈活性和低功耗等優點。
三、場效應管的基本結構
場效應管主要由以下四個部分構成：
源極（Source） ：作為場效應管的輸入端，負責向?qū)щ姕系捞峁┹d流子，是電流流入場效應管的起點，其電勢相對較低，在電路中起到信號輸入與為載流子供應的作用。
漏極（Drain） ：是場效應管的輸出端，用于接收從源極流入并通過導電溝道傳輸過來的載流子，電勢相對較高，通過收集載流子實現電流的輸出，從而將信號傳遞給后續電路或負載。
柵極（Gate） ：作為控制端，柵極通過改變其電壓來調節源極和漏極之間的導電溝道的寬度與存在與否。柵極電壓的變化能夠改變溝道中的電場分布，進而控制載流子的運動與電流的大小，是場效應管實現電壓控制電流的核心部分。
體（Body） ：即場效應管的襯底，通常與源極連接，在電路中起到支撐與提供電位參考的作用，對場效應管的穩定運行和電氣性能起到一定的保障作用。
四、場效應管的特點
場效應管是電壓控制器件，通過柵源電壓（UGS）精準調控漏極電流（ID），這一特性使其在電路設計中能夠以較小的控制信號實現對較大負載電流的有效控制，簡化了電路結構并提高了控制效率。
場效應管的輸入端電流極小，輸入電阻很大，這使得它在信號獲取與傳輸過程中能夠減小對信號源的負載效應，提高信號的保真度，尤其適用于高阻抗信號源的接口電路以及需要進行阻抗匹配的場合。
由于場效應管主要依靠多數載流子導電，其溫度穩定性較好。溫度變化對多數載流子濃度的影響相對較小，因此在不同溫度環境下，場效應管的性能波動也較小，保證了電路的穩定運行，降低了因溫度變化導致的電路故障風險。
與三極管組成的放大電路相比，場效應管組成的放大電路的電壓放大系數相對較小。然而，在一些對電壓放大系數要求不是特別高的應用場景中，場效應管的低噪聲、高輸入阻抗等優勢往往更為突出，因此在特定的模擬信號處理電路中仍有廣泛的應用價值。
場效應管的抗輻射能力強，這使得它在一些特殊的工作環境，如太空、高能物理實驗等存在輻射的場景下，能夠保持較好的性能，不易受到輻射的影響而發生性能退化或失效，為電子設備在惡劣環境下的可靠運行提供了保障。
場效應管內部不存在雜亂運動的少子擴散引起的散粒噪聲，因此其噪聲低。低噪聲特性對于高保真信號處理、精密測量儀器等對信號純凈度要求極高的領域至關重要，能夠有效提高信號的質量與可處理性，減少噪聲對信號的干擾與掩蓋，提升系統的整體性能。
