一、串聯電路基礎概念
當各電路元件依次首尾相連，構成單一路徑，且每個節點最多連接兩個元件時，即形成串聯連接，這樣的電路稱為串聯電路。在串聯電路中，電流于各電阻處的數值相等，這是由于在直流電路環境下，同一支路的不同截面電流強度保持一致。而總電壓方面，串聯電路的總電壓恰為各串聯部分電壓之和。
二、串聯電路的顯著特點
電流路徑唯一性：電路中電流僅有一條流通路徑，意味著電流依次流經各個連接元件，無分支路徑可供分流。
開關的全局控制性：開關裝置無論安裝于電路的哪個位置，均能掌控整個電路的導通與截止?fàn)顟B(tài)，開關作用不受具體安裝位置影響。
電流恒等特性：在串聯電路的任意位置，電流強度均相等，即流經某一電阻的電流必定與流經其他電阻的電流數值相同。
電壓累加性：串聯電路的總電壓等于各部分電路元件兩端電壓的算術總和，這體現了串聯電路在電壓分配上的累加規律。
等效電阻求和性：多個電阻串聯后的等效電阻阻值，等于各單獨電阻阻值的簡單相加，這為電路的整體電阻計算提供了簡便方法。
功率相加性：串聯電路中各元件所消耗的功率之和，即為整個電路的總功率，反映出能量轉化在串聯結構中的累積特性。
三、串聯電路的優缺點及結構特征
優點
當需要通過單一控制點（如開關）實現對整個電路狀態的同時控制時，串聯電路具備顯著優勢，僅需操作該控制點，即可便捷地管理整個電路的通斷。
缺點
串聯電路存在一處斷開即導致整個電路失效的脆弱性，只要電路中有任何一個連接點或元件出現斷路故障，就會使得整個電路無法正常工作，所有串聯的電子元件都將停止運行。
結構特征
從結構形態上來看，串聯電路最明顯的特征是其無分叉支路，所有元件均依次排列在同一電流路徑上，確保電流依次流經每一個元件。

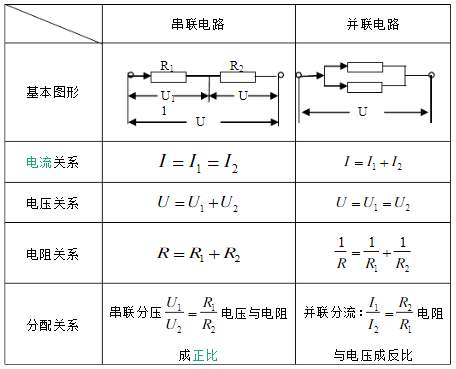

四、串聯電路的電壓規律剖析
總電壓與各部分電壓關系：在串聯電路架構下，整個電路的總電壓嚴格遵循各用電器兩端電壓相加的規律，即U=U?+U?+…+U?，這一定律是串聯電路電壓分配的核心規則。
分壓效應及影響因素：串聯電路展現出明顯的分壓作用。由于電流在串聯電路中處處相等，因此根據歐姆定律，各電阻兩端所分得的電壓與其自身阻值呈正比例關系。阻值越大的電阻，其兩端分得的電壓也就相應越大。
等效電阻與電壓分配：總電阻等于各分電阻阻值的代數和，這為電壓分配提供了基礎。各電阻分得的電壓不僅由自身阻值決定，還與總電阻相關聯。各電阻分得的功率同樣遵循與阻值成正比的規律。
電壓計算公式及應用：對于串聯電路中的電壓計算，總電壓U總=U?+U?+U?+…+Ux，其中U?=I×R?，U?=I×R?，以此類推，U總=U?+U?。在實際應用中，若需測量某一元件兩端的電壓，可將電壓表并聯于該元件兩端，注意確保電壓表的正負極正確連接，以準確獲取電壓數值。
電阻與電壓比例關系：串聯電路中，電阻之間的阻值比例與所分得的電壓比例相等，即U?:U?=R?:R?，這一比例關系在電路設計與故障排查中具有重要參考價值。
