在電路理論中，疊加定理作為分析線性電路的關鍵原理，為解決復雜電路問題提供了高效且系統的方法。以下將從其定義、使用步驟、適用范圍及局限性等方面，深入闡述這一重要定理。

一、疊加定理的定義

疊加定理指出，在線性電路中，任一支路的電流（或電壓）等于電路中各獨立電源分別單獨作用于該電路時，在該支路產生的電流（或電壓）的代數和。這里的 “激勵” 即為獨立源，包括電壓源和電流源等；“響應” 則指電路中某一支路或元件上的電壓或電流。

二、正確使用疊加定理的步驟

確定電路中各變量的參考方向，這將決定變量前的符號，為后續計算提供方向依據。

逐一畫出獨立源單獨作用時的等效電路圖。當某一獨立源單獨作用時，其他不作用的獨立源需置零，具體方法為：不作用的電壓源用短路代替，不作用的電流源用開路代替。

在每個等效電路中，分別求出對應的待求變量。

最后，將各獨立源單獨作用所得結果進行代數疊加，得到最終的響應結果。

三、疊加定理的適用范圍與注意事項

疊加定理具有一定的適用范圍和使用條件，必須嚴格遵循以下原則：

僅適用于線性電路 ：線性電路的特性是元件的伏安特性呈線性關系，如線性電阻、理想電感和電容等。這是疊加定理成立的基礎前提，而非線性電路則不適用。

受控源的處理 ：若線性電路中含有受控源，在使用疊加定理時，應將受控源作為一般元件始終保留在電路中，不能像獨立源那樣置零處理。

功率計算的特殊性 ：由于功率與電壓和電流呈非線性關系（P=I²R 或 P=U²/R），因此不能直接運用疊加原理來計算功率，這是疊加定理的一個重要局限性。

四、為什么疊加定理僅適用于線性電路

以電阻為例，可清晰闡釋這一問題。

（一）線性電阻與非線性電阻的區別

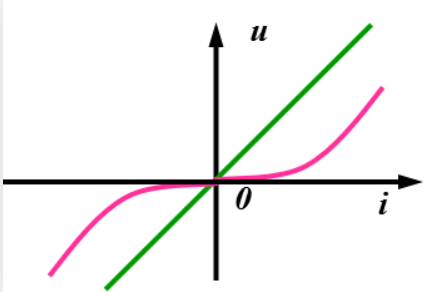

從伏安特性曲線來看，線性電阻表現為一條過原點的直線，直線上各點的斜率（即電阻值）保持恒定；而非線性電阻的伏安特性曲線則是一條曲線，如半導體二極管的伏安特性曲線，曲線上各點的斜率（電阻值）隨外加電壓和電流的變化而變化。

（二）電壓疊加時電流的變化情況

假設電阻為線性電阻，阻值恒為 R。當分別施加電壓 U? 和 U? 時，根據歐姆定律可得對應的電流 I?=U?/R 和 I?=U?/R；當同時施加電壓 U? 和 U?（即總電壓 U?=U?+U?）時，電流 I?=(U?+U?)/R=I?+I?，明顯符合疊加原理。

然而，若電阻為非線性電阻，情況則截然不同。同樣分別施加電壓 U? 和 U? 時，對應的電流為 I?=U?/R? 和 I?=U?/R?；而當總電壓 U?=U?+U? 加到該電阻上時，由于非線性電阻在不同電壓下的阻值不同（R?≠R? 和 R?），此時電流 I?=(U?+U?)/R?≠I?+I?，疊加原理在此不再成立。

（三）伏安特性曲線的直觀體現

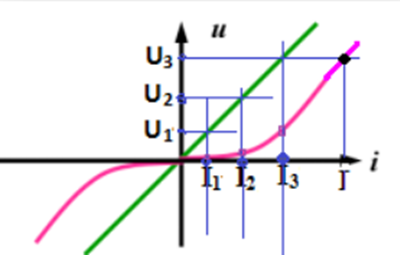

從伏安特性曲線上也可直觀觀察到，僅當元件的伏安關系呈線性（如綠色線）時，才有 I?=I?+I?。而非線性元件（如紅色線），當電壓為 U?=U?+U? 時，電流 I 不等于 I?+I?，進一步驗證了疊加定理僅適用于線性電路的特性。
