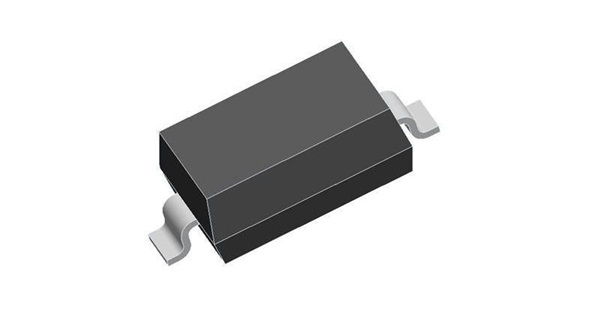

雙向二極管兩引腳有正極與負極嗎
一、核心構造與工作原理
一、核心構造與工作原理
雙向二極管被稱為"電子雙行道"，其特殊結構讓它擺脫了傳統二極管單向?qū)щ姷南拗啤Ｅc普通二極管不同，它的內部由兩座反向并聯的PN結橋梁構成：
- 兩個PN結首尾反向連接，形成對稱結構
- 無固定正負極區分，雙引腳可互換使用
- 電流可雙向流動，實現"電子雙向通行證"
工作模式圖解
當電壓施加時：
1. 正向模式：左側PN結導通（電流綠燈），右側PN結關閉（電流紅燈）
2. 反向模式：右側PN結導通（電流綠燈），左側PN結關閉（電流紅燈）
無論電壓方向如何，總有一個通道保持暢通，實現雙向?qū)芰Α?/div>
---
二、五大核心特性
| 特性 | 技術表現 | 對比普通二極管 |
|--------------------|----------------------------------|------------------------|
| 導電方向 | 雙車道通行（雙向?qū)ǎ?nbsp; | 單行道（僅單向?qū)ǎ?nbsp; |
| 導通壓降 | 低門檻（0.7-1.5V） | 固定0.7V（硅管） |
| 耐壓能力 | 抗高壓（反向擊穿電壓高） | 易被反向電壓擊穿 |
| 響應速度 | 閃電切換（ns級響應） | 響應延遲較明顯 |
| 環境適應性 | 寬溫區穩定工作（-55℃~150℃） | 溫度敏感度較高 |
---
三、典型應用場景
1. 電路保護衛士
- 智能家居設備中實現過壓保護
- 工業控制系統防雷擊設計
- 電源適配器浪涌電流吸收
2. 信號處理魔術師
- 音頻設備波形限幅（防爆音）
- 通信電路噪聲過濾
- 傳感器信號整形
3. 能源管理專家
- 交流電雙向整流（如充電樁電路）
- 太陽能系統防逆流保護
- 電池組均衡管理
---
四、選型與使用指南
1. 參數選擇三步法
- 看耐壓：選擇擊穿電壓≥實際電壓1.5倍
- 算電流：額定電流＞電路最大工作電流
- 選封裝：貼片式（SMD）適用緊湊空間，直插式（DIP）適合大功率場景
2. 安裝注意事項
- 雖無極性要求，但需注意散熱方向（標記端靠近散熱片）
- 并聯使用需加均流電阻（防電流不均燒毀）
- 高頻電路注意引腳長度（過長的引腳會產生寄生電感）
3. 故障排查技巧
- 不導通：檢測是否超過最大結溫（150℃）
- 異常發熱：檢查是否處于持續導通狀態
- 漏電流增大：可能是PN結老化導致
---
五、技術演進對比
| 對比維度 | 雙向二極管 | 傳統二極管 | 可控硅（SCR） |
|---------------|---------------------------|-------------------------|-----------------------|
| 控制方式 | 電壓觸發 | 單向?qū)?nbsp; | 門極觸發 |
| 導通方向 | 雙向 | 單向 | 單向 |
| 響應速度 | 納秒級 | 微秒級 | 毫秒級 |
| 典型應用 | 高頻保護電路 | 整流電路 | 大功率調壓 |
| 成本比較 | 中等 | 低廉 | 較高 |
通過這種雙PN結的巧妙設計，雙向二極管在智能設備保護、新能源系統、精密信號處理等領域展現出獨特優勢。掌握其"雙向?qū)ā⒖焖夙憫?yīng)"的特性，能讓電子設計在安全性和靈活性上獲得雙重提升。
