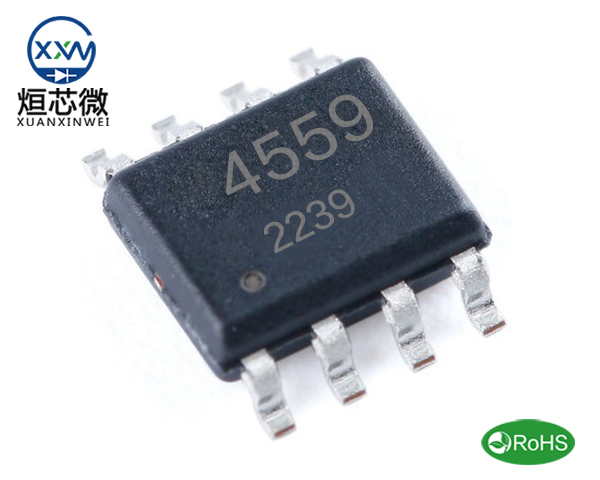

AO4559,AO4559場效應管參數,N+P場效應管AO4559,AO4559代換
AO4559場效應管,N+PMOS管AO4559參數資料,AO4559引腳圖,AO4559中文資料規格書PDF
AO4559場效應管,N+PMOS管AO4559參數資料,AO4559引腳圖,AO4559中文資料規格書PDF
AO4559/SOP-8/SOIC-8封裝參數：點擊查看
AO4559場效應管參數具體如下：
極性：NPN+PNP
NPN極參數如下:
NPN極參數如下:
Drain-Source Voltage 漏源電壓Vds：60V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：6A
Power Dissipation 功率損耗Pd Ta=25℃：2.5W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=5A,VGS=10V： Typ 30mΩ Max 40mΩ
Static Drain-Source On-Resistance 導通電阻ID=3A,VGS=4.5V：Typ 36mΩ Max 50mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
PNP極參數如下:
Drain-Source Voltage 漏源電壓Vds：-60V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：-6.5A
Power Dissipation 功率損耗Pd Ta=25℃：2.5W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=-3.5A,VGS=-10V： Typ 70mΩ Max 100mΩ
Static Drain-Source On-Resistance 導通電阻ID=-3.1A,VGS=-4.5V：Typ 100mΩ Max 115mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
AO4559場效應管SOP-8/SOIC-8封裝尺寸：
