控制極電平為“ ？ V ” 時MOS管導通（飽和導通）？
控制極電平為“ ？ V ” 時MOS管截止？
不論N溝道還是P溝道MOS管，G極電壓都是與S極做比較
N溝道： UG>US時導通。 （簡單認為）UG=US時截止。
P溝道： UG
但UG比US大（或小）多少伏時MOS管才會飽和導通呢？
飽和導通問題：
這要看具體的MOS管，不同MOS管需要的壓差不同。
在筆記本主板上用到的NMOS可簡單分作兩大類：
信號切換用MOS管： UG比US大3V---5V即可，實際上只要導通即可，不必須飽和導通。 比如常見的：2N7002，2N7002E，2N7002K，2N7002D，F(xiàn)DV301N。
電壓通斷用MOS管： UG比US應大于10V以上，而且開通時必須工作在飽和導通狀態。 常見的有：AOL1448，AOL1428A，AON7406，AON7702， MDV1660，AON6428L，AON6718L，AO4496，AO4712，AO6402A，AO3404，SI3456DDV，MDS1660URH，MDS2662URH，RJK0392DPA，RJK03B9DP。
PMOS管則和NMOS條件剛好相反。
示例1：

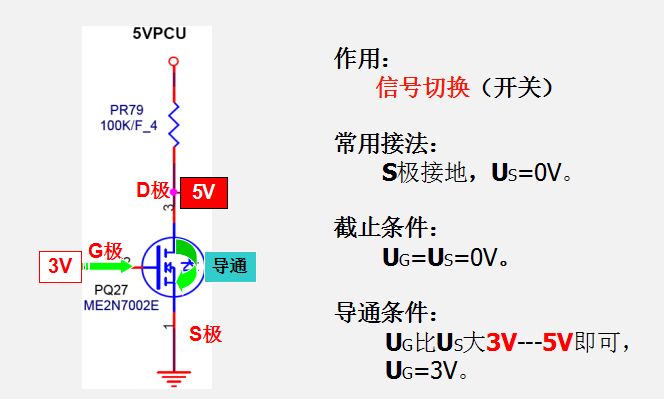

NMOS管：2N7002E
示例2：

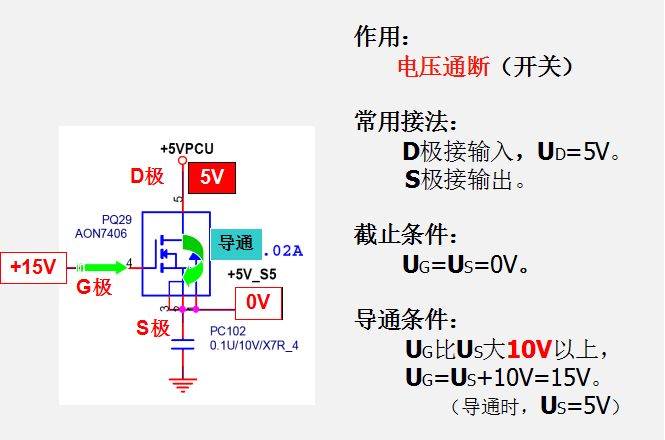

NMOS管：AON7406
示例3：

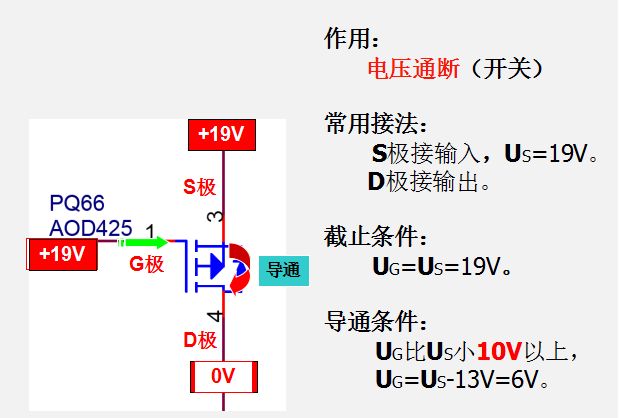

PMOS管：AOD425
隔離作用：

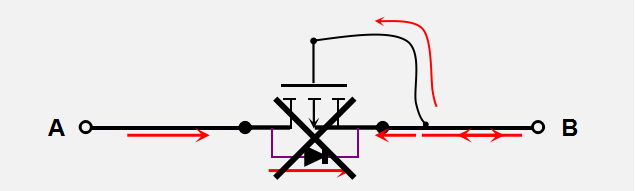

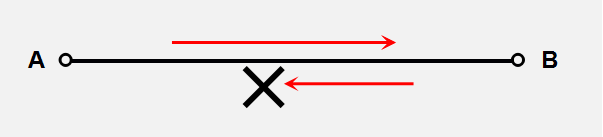

如果我們想實現線路上電流的單向流通，比如
方法1：加入一個二級管
方法2：加入MOS管
此處MOS管實現的功能就是：隔離作用。

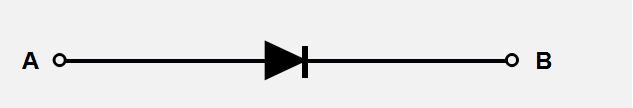

所以，所謂的MOS管的隔離作用，其實質也就是實現電路的單向?qū)ǎ拖喈?dāng)于一個二級管。
但在電路中我們常用隔離MOS，是因?yàn)椋?/div>
使用二級管，導通時會有壓降，會損失一些電壓。 而使用MOS管做隔離，在正向?qū)〞r(shí)，在控制極加合適的電壓，可以讓MOS管飽和導通，這樣通過電流時幾乎不產生壓降。
示例1：

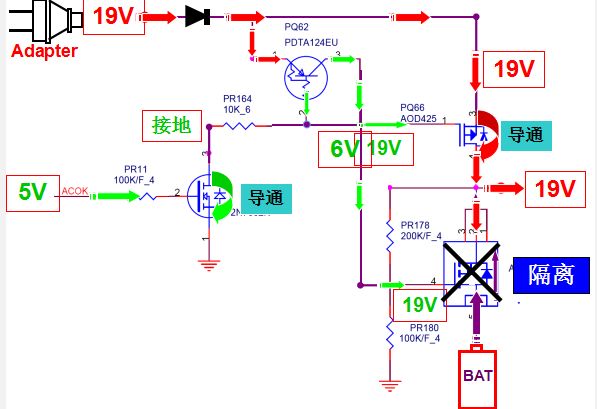

PMOS管：AOL1413 作用：隔離
筆記本主板上的隔離，其實質是將適配器電壓（+19V）和電池電壓（+12V左右）分隔開來。 不讓它們直接相通。 但又能在拔除任意一種電源時，保證電腦都有持續的供電，實現電源無縫切換。
筆記本電腦中用到的隔離MOS管只有兩個。
下面我們來分步討論一下它的原理，為了方便，隔離MOS管都用二級管代替表示。
問題：為什么在不用適配器時，還要用Q1隔離12V呢？
一種解釋是：
人們?cè)谑褂霉P記本電腦時，經常會同時插上適配器和電池。 如果遇到電網停電，筆記本會自動切換到電池12V供電。 這個時候適配器雖然不再供電，但仍相連在筆記本上。 如果沒有Q1隔離，12V電壓會直接進入適配器內部的輸出電路，有可能燒毀適配器。

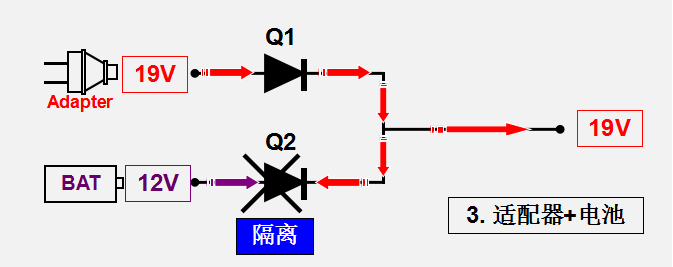

問題：如果不用Q2隔離，同時插上適配器和電池會怎樣？
現象是： 大電流。
當然這只有在維修穩壓電源上才可以看到：電流直接達到穩壓電源的最大值6A以上，短路燈狂閃。
不用Q2隔離，或者是Q2被擊穿短路時大電流的原因
電池電壓一般是在12V以下，我們就將其看作12V。 19V電源呢，我們也可以當作一個大電池，那么一個19V的電池和一個12V的電池如下相連，導線中電流會是多少呢？

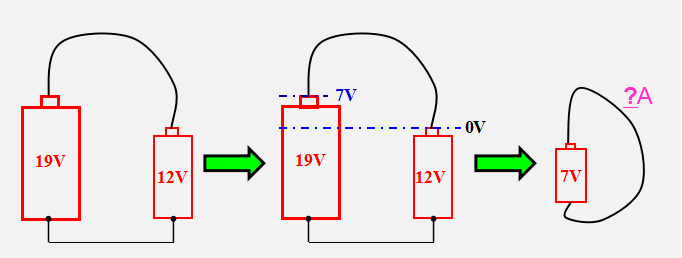

經過兩次等效，就相當于將一根導線兩端接到7V電池的兩端。
導線的電阻極小，如果我們認為它是0.1歐姆。 那么在導線中流過的電流會是70A
穩壓電源的最大電流一般是6A左右，所以會出現大電流報警。
而正常的電池充電電壓是經過芯片精密控制的，一般只比電池實際電壓高出一點點，以保證電流不會過大造成電池過分發熱。
當Q2隔離管擊穿短路后，長時間的超負荷工作，極有可能損壞適配器。
MOS管作用總結：
如果MOS管用作開關時，（不論N溝道還是P溝道），
一定是寄生二極管的負極接輸入邊，正極接輸出端或接地。 否則就無法實現開關功能了。
所以，
N溝道一定是D極接輸入，S極接輸出或地。
P溝道則相反，一定是S極接輸入，D極接輸出
如果MOS管用作隔離時，（不論N溝道還是P溝道），寄生二極管的方向一定是和主板要實現的單向?qū)ǚ较蛞恢隆?br />
