運算放大電路在電子設計中非常非常常見，很多電路設計都需要運算放大電路。下面介紹一下運算放大電路的使用及其注意事項。在進行信號放大的時候，我們需要將信號放大或者縮小，這時我們可以用比例放大電路來實現。下面是LM324的使用電路圖：
下面為雙電源供電，單電源供電后面講到

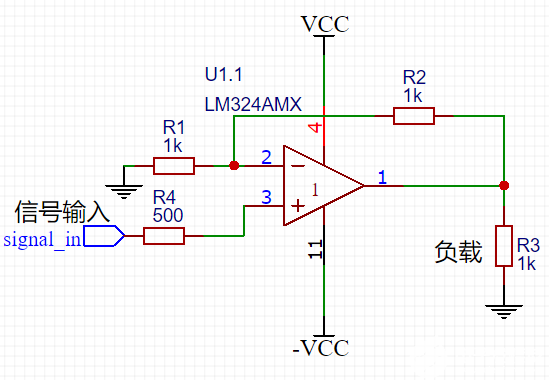

反相比例放大電路
說明：R4=R1//R2這里R4是平衡電阻，電路的放大倍數為-(R2/R1)。此電路的輸入電阻較小
Ri=R1，Ro=0

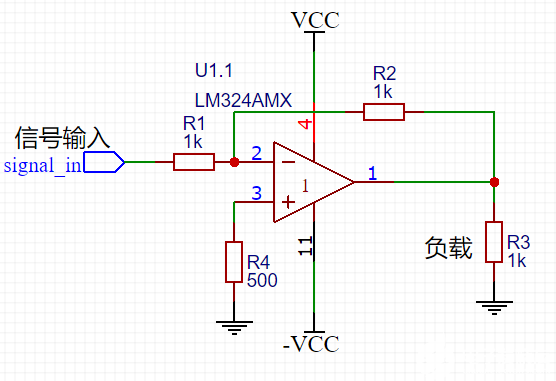

同相比例放大電路
說明：R4=R1//R2這里R4是平衡電阻，電路的放大倍數為 1+R2/R1。此電路的輸入電阻很大
Ri= ∞ ,Ro=0

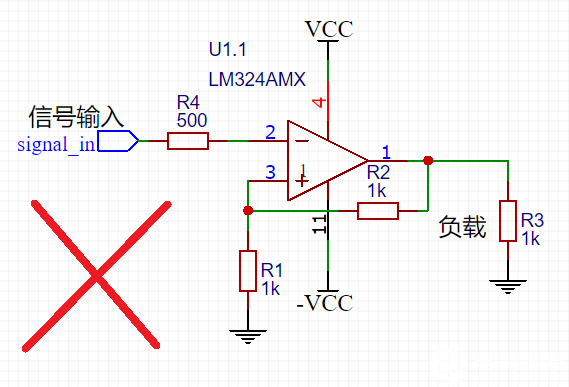

注意：上面的所有電路反饋網絡都在反相輸入端，因為之后加載到反相輸入端才能構成負反饋電路，如果加載在同相端，則構成的是正反饋電路，這樣輸出就不是線性放大的，而是構成了比較器。例如：

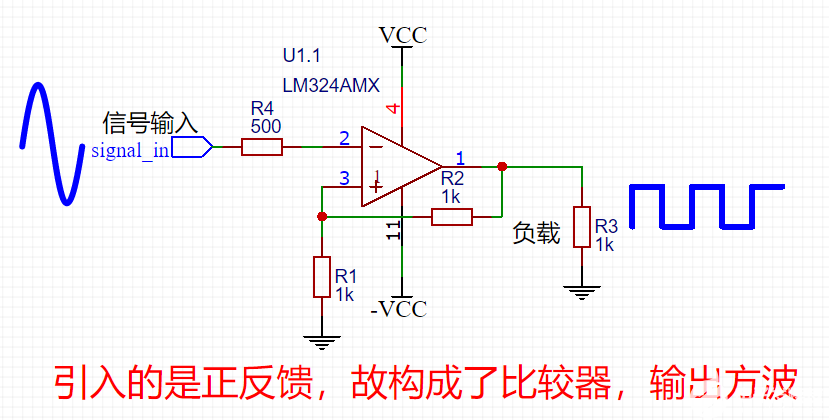

如果構成了正反饋，則輸出為方波
下面講解單電源供電
如果是單電源供電
對于同相比例放大電路，輸入只能是大于零的電壓，小于零的電壓將輸出0(低電平)
對于反相比例放大電路，無論輸入什么信號，輸出都是零
下圖給出說明

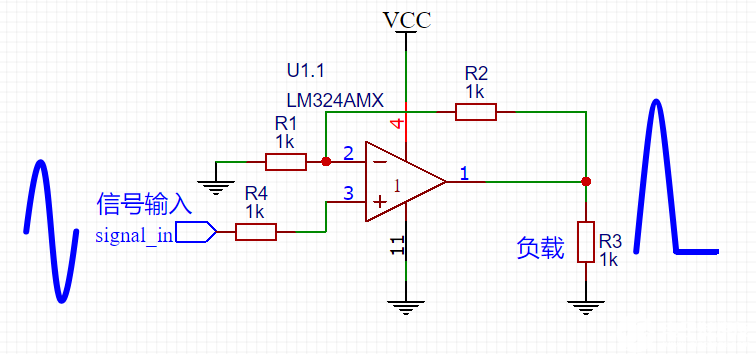

同相比例放大電路：

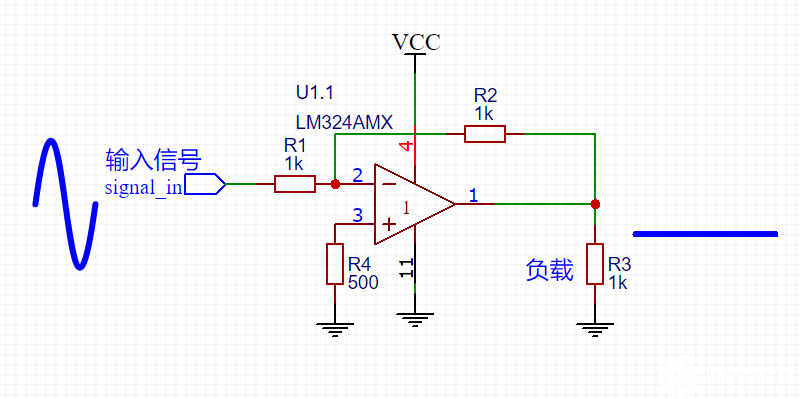

反相比例放大電路：
可以看到，如果采用雙電源電路圖直接接單電源，輸出波形會出問題，因此，我們必須修改電路來使其工作在單電源供電下仍能正常工作。

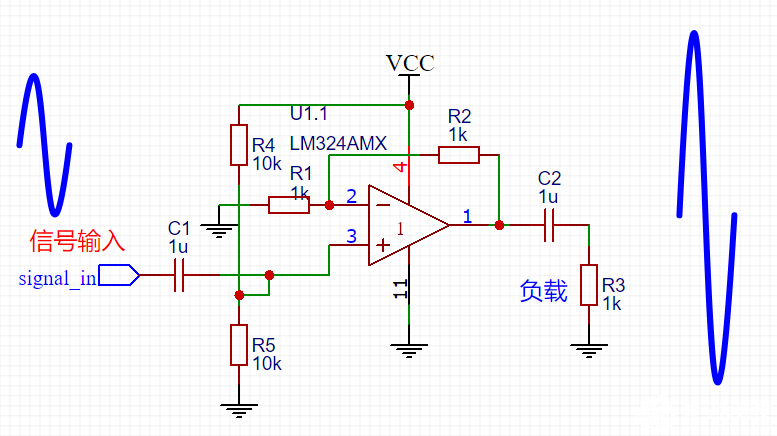

對于同相比例放大電路來說，輸入負電壓部分沒喲輸出，因此我們要讓輸入負電壓時輸入到運放中仍然為正，為此我們需要在同相輸入端疊加一個直流分量，這樣就可以與來自負電壓抵消，為了使正負電壓對稱，通常疊加分量取電源電壓的一般，這樣我們現在就可以設計此電路

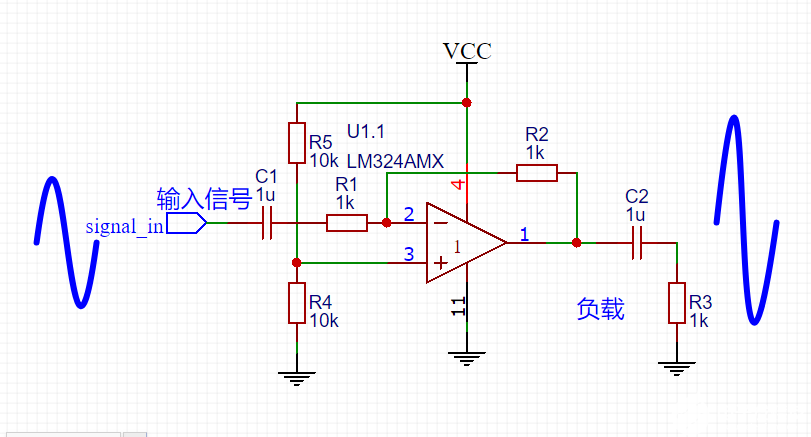

圖中耦合電容的作用的消除直流分量輸出，因此耦合電容應選取無極電容，例如膽電容，陶瓷電容等等。
對于反相放大電路來說，原理也是一樣的，只需要在同相輸入端加上一個直流分量來抵消輸入。
