運放輸入阻抗的確定

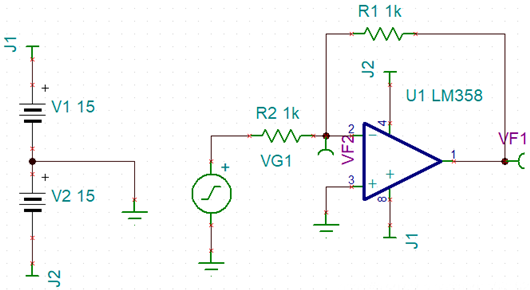

如上圖：我們以反相放大電路為例來說明此問題。

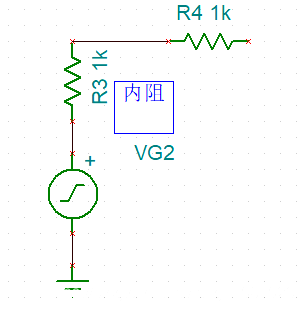

我們都知道信號源都是有內阻的，如果我們把信號源的內阻單獨列舉出來，就會等效成為如下的電路。
從圖中我們可以看到信號源的內阻與放大器的輸入阻抗形成串聯關系，我們都知道串聯分壓，從這我們就可分析出，輸入運放的信號其實已經不是信號源所輸出的信號，而是一個經過串聯分壓之后的電路，那么運放的輸出就會和我們所設計需求的就會有所誤差。
所以我們開始設計之前必須確定好運放的輸入阻抗，避免運放所輸出的結果和我們所需要的產生較大誤差。
那么，我們?nèi)绾未_定，運放的輸入阻抗呢？
假設：我們將信號源的內阻設置為1kΩ幅值設置為1V,如上圖，運放的輸入阻抗也設置為1kΩ。那么經過串聯分壓計算，可得出，實際輸入運放的將會是0.5V,

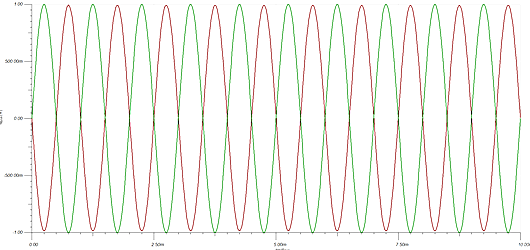

如上圖，我們就可看出，運放輸出0.5V，與理論分析一致。因此，此時已經產生了50%的誤差。
我們將信號源的內阻設置為10Ω幅值設置為1V,如上圖，運放的輸入阻抗也設置為1kΩ。那么經過串聯分壓計算，可得出，實際輸入運放的將會近似是0.01V,
如上圖，我們就可看出，運放輸出0.99V，與理論分析一致。因此，此時已經產生了1%的誤差。與我們?cè)O(shè)計所需輸出的值極其接近。誤差將會大大減少。
因此，我們?cè)谠O(shè)計電路之前，必須確定好運放的輸入阻抗。
