在設計開發無刷電機的應用電路，較為經典的電路設計是選用MOS管的H橋方案，因為H橋方案最大的特點通過4個MOS管，就可以實現無刷電機的正轉與反轉、速度調節的控制。

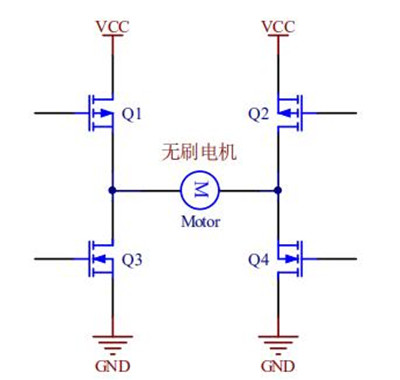

無刷電機H橋控制方案
在MOS管的H橋方案中，4個MOS管分別為2個P溝道MOS管與2個N溝道MOS管，或者全部采用4個N溝道MOS管，無刷電機的 電源 兩端直接連接在Q1、Q3與Q2、Q4的公共端。
眾所周知，MOS管的開啟與關斷是由柵極G端電壓控制；在低壓電機電路應用中，如5V電機驅動電路，MOS管的柵極可以直接由單片機的IO口控制；但若在600V的無刷電機控制器電路中，MOS管的驅動電路該如何去設計呢？
顯然單片機的IO引腳是不能直接驅動600V的高壓MOS管柵極，這是因為在H橋電路中，Q1與Q2的MOS管柵極電壓不能低于600V，單片機普通IO引腳是無法提供滿足這么高的電壓。
在600V無刷電機控制器項目中，MOS管的驅動電路原理圖：
Pin2引腳與Pin3引腳直接連接單片機IO口，就可以實現單片機控制600V高壓電機的正轉、反轉以及速度的調控等操作。
