三電源切換電路

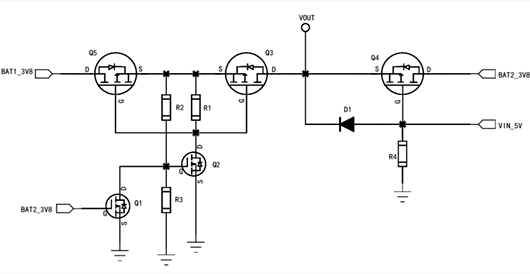

電路描述
1、Q1、Q2為NMOS，Q3、Q4和Q5為PMOS管，D1為二極管。
2、BAT1和BAT2為電池，BAT2的容量比BAT1大，VIN_5V為外部電源，VOUT為輸出，給系統供電。
3、VOUT會從優先級高的電源取電，優先用外部電源，其次容量大的電池，最后才是容量較小的電池，優先級排序：VIN_5V > BAT2 > BAT1。
工作原理
1、當只有BAT1時，Q2、Q3和Q5導通，VOUT從BAT1取電。
2、當只有BAT2時，Q1導通，Q2、Q3和Q5截止，Q4導通，VOUT從BAT2取電。
3、當只有VIN_5V時，VIN_5V通過二極管D1到VOUT，VOUT從VIN_5V取電。
4、當BAT2和BAT1同時存在，Q1導通，Q2、Q3和Q5截止，Q4導通，VOUT從BAT2取電。
5、當VIN_5V和BAT2同時存在，Q1導通，Q2、Q3和Q5截止；VIN_5V通過D1到VOUT，BAT2通過Q4的體二極管到VOUT，因為VIN_5V較大，VOUT從VIN_5V取電。
6、當VIN_5V和BAT1同時存在，Q2、Q3和Q5導通，BAT1到VOUT，VIN_5V通過二極管D1到VOUT，因為VIN_5V較大，VOUT從VIN_5V取電。
7、當BAT1、BAT2和VIN_5V同時存在，參考4&5，VOUT從VIN_5V取電。
這個電路可以做到：三電源中任一電源存在，電路即可工作；兩兩電源存在，優先級高電源給系統供電，節省優先級低電源的電量；三電源同時存在，同時節省兩路電池電量；兩兩電源或者三電源同時存在時，優先級高的電源斷電，優先級低的電源會續上。

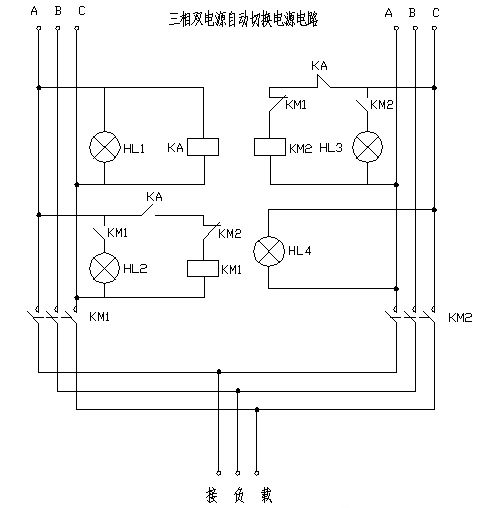

變壓器三相雙電源自動切換電路圖
A，1變有電時候,KA得電吸合，其常開觸點閉合，接觸器km1得電吸合，接通1變，負載使用1變的電，同時KA的常閉觸頭斷開，km2不能夠得電。
B，當1變停電時候，ka失電回位，其常開觸點斷開km1.ka 的常閉觸頭閉合接通接觸器km2得電吸合，1變經過km2進入負載。負載使用2變。
C，這個電路采用了繼電器ka的常開常閉和接觸器km1 km2常開常閉雙互鎖結構，安全可靠。
D，這個電路設計以1變用電為主，要是有加一個手動選擇旋鈕就可以實現手動自動換變。，四個頭三位的旋鈕開關，左旋斷開繼電器ka，右旋斷開km2線圈，中間位置兩邊都是通路。
E，要是把繼電器ka接入A B兩相還可以實現1變的缺相保護。
F，如果在2變加入一個繼電器ka2,線圈接入2變的A B兩線之中，當中與ka1互鎖得電，km2的得電由ka2控制也可以實現2變的缺相保護。
