場效應管參數測試
參數類別(物理特征) :
1、漏源電壓系列
1.1、V(BR)DSS:漏源擊穿電壓
1.2、dV(BR)DSS/dTJ:漏源擊穿電壓的溫度系數
1.3、VSD:二極管正向(源漏)電壓
1.4、dV/dt: 二極管恢復電壓上升速率
2、柵源電壓系列
2.1、VGS(TH):開啟電壓
2.2、dVGS(TH)/dTJ: 開啟電壓的溫度系數
2.3、V(BR)GSS: 漏源短路時柵源擊穿電壓
2.4、VGSR:反向柵源電壓
3、其它電壓系列
3.1、Vn:噪聲電壓
3.2、VGD:柵漏電壓
3.3、Vsu: 源襯底電壓
3.4、Vdu:漏襯底電壓
3.5、Vgu:棚襯底電壓
二、電流類參數
1、漏源電流系列
1.1、ID:最大DS電流
1.2、IDM:最大單脈沖DS電流
1.3、IAR: 最大雪崩電流
1.4、IS: 最大連續續流電流
1.5、ISM: 最大單脈沖續流電流
1.6、IDSS:漏源漏電流
2、柵極電流系列
2.1、IGSS:柵極驅動(漏)電流
2.2、IGM:柵極脈沖電流
2.3、IGP: 柵極峰值電流
三、電荷類參數
1、Qg:柵極總充電電量
2、Qgs:柵源充電電量
3、Qgd: 柵漏充電電量
4、Qrr:反向恢復充電電量
5、Ciss: 輸入電容=Cgs+Cgd
6、Coss: 輸出電容= Cds+Cgd
7、Crss:反向傳輸電容=Cgd
四、時間類參數
1、tr: 漏源電流上升時間
2、tf: 漏源電流下降時間
3、td-on:漏源導通延時時間
4、td-off: 漏源關斷延時時間
5、tr:反向恢復時間
五、能量類參數
1、PD:最大耗散功率
2、dPD/dTJ: 最大耗散功率溫度系數
3、EAR:重復雪崩能量
4、EAS:單脈沖雪崩能量
六、溫度類參數
1、RJC: 結到封裝的熱阻
2、RCS:封裝到散熱片的熱阻
3、RJA:結到環境的熱阻
4、dV(BR)DSS/dTJ:漏源擊穿電壓的溫度系數
5、dVGS(TH)/dTJ:開啟電壓的溫度系數
七、等效參數
1、RDSON:導通電阻
2、Gfs: 跨導=dID/dVGS
3、LD:漏極引線電感
4、LS:源極引線電感
參數詳解
1.1、V (BR) DSS:漏源擊穿電壓(也稱BVDSS、VDSS)
定義:在特定的溫度和柵源短接情況下，流過漏極電流達到-個特定值時的漏源電壓。這種情況下的漏源電壓為雪崩擊穿電壓。

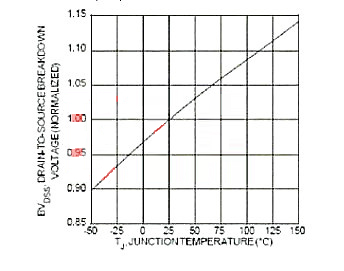

屬性:V(BR)DSS是正溫度系數，溫度高時，漏源擊穿電壓比溫度低時要大。通常以25C時的漏源擊穿電壓為標稱電壓。實際擊穿電壓通常略大于標稱電壓。

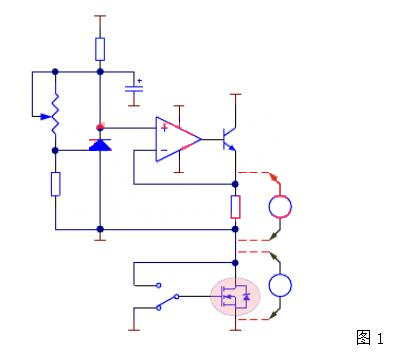

測試線路:
場效應管參數測試方法:
1、按規范選取VCC2值、設定柵極連接方式、連接測量儀表、調整ID。
2、室溫下夾取被測管放入測試座，監控ID,讀取VDSS
3、連續調節ID，并同步記錄VDSS， 即可測得VDSS_ ID特性曲線。
1.2、dV(BR)DSS/dTJ:漏源擊穿電壓的溫度系數
1.3、VSD:二極管正向(源漏)電壓
1.4、dV/dt: 二極管恢復電壓上升速率
2.1、 VGS (TH) :開啟電壓(又稱VTH)
定義:所加的柵源電壓能使流過漏極電流達到-一個特定值時的電壓值。
屬性:VGS (TH)是負溫度系數，這就意味著當溫度上升時，功率管會在更低的柵源電壓下開啟。
測試線路與測試方法參考VDSS測試。
2.2、dVGS(TH)dTJ: 開啟電壓的溫度系數
2.3、V(BR)GSS:漏源短路時柵源擊穿電壓
2.4、VGSR:反向柵源電壓
3.1、Vn:噪聲電壓
3.2、VGD:柵漏電壓
3.3、Vsu: 源襯底電壓
3.4、Vdu:漏襯底電壓
3.5、Vgu: 柵襯底電壓
4.1、ID:最大DS電流
4.2、IDM:最大單脈沖DS電流
4.3、IAR: 最大雪崩電流
4.4、IS:最大連續續流電流
4.5、ISM: 最大單脈沖續流電流
4.6、IDSS:漏源漏電流
5.1、IGSS:柵極驅動(漏)電流
5.2、IGM:柵極脈沖電流
5.3、IGP:柵極峰值電流
5.4、IGDO:源極開路時的截止柵電流
5.5、IGSO: 漏極開路時的截止柵電流
6.1、 Qg: 柵極總充電電量
6.2、Qgs: 柵源充電電量
6.3、Qgd:柵漏充電電量
6.4、Qrr:反向恢復充電電量
6.5、Ciss:輸入電容=Cgs+Cgd
6.6、Coss:輸出電容=Cds+Cgd
6.7、Crss: 反向傳輸電容=Cgd
7.1、 tr: 漏源電流上升時間
7.2、tf: 漏源電流下降時間
7.3、td-on: 漏源導通延時時間
7.4、td-of: 漏源關斷延時時間
7.5、trr: 反向恢復時間
8.1、PD:最大耗散功率
8.2、dPD/dTJ: 最大耗散功率溫度系數
8.3、EAR: 重復雪崩能量
8.4、EAS:單脈沖雪崩能量
9.1 RJC: 結到封裝的熱阻
9.2、RCS:封裝到散熱片的熱阻
9.3、RJA: 結到環境的熱阻
9.4、dV(BR)DSS/dTJ:漏源擊穿電壓的溫度系數
9.5、dVGS(TH)/dTJ:開啟電壓的溫度系數
10.1、RDSON:導通電阻
10.2、Gfs:跨導=dID/dVGS
10.3、LD:漏極引線電感
10.4、LS:源極引線電感
