MOS管基本驅動電路

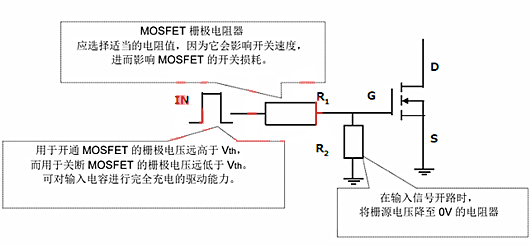

如下所示為MOS管最為基本的驅動電路設計，R1為限流電阻，來限制柵極在剛開始時的充電電流大小，電阻的加入會使得MOS開啟速度減慢，但是可以減小EMC風險。
R2電阻是放電電阻，一是當系統未加電控制時，該電阻可以泄放積累在柵極的電荷，防止靜電擊穿；二是當G極驅動為低電平時，泄放G極電荷，使得G極快速的變為0電位。
這種驅動方式在實際中很常見，多見于直接使用控制器來驅動的方式，也是最為實用的驅動方式。
驅動邏輯就是高電平驅動開啟MOS管；低電平驅動關閉MOS管。

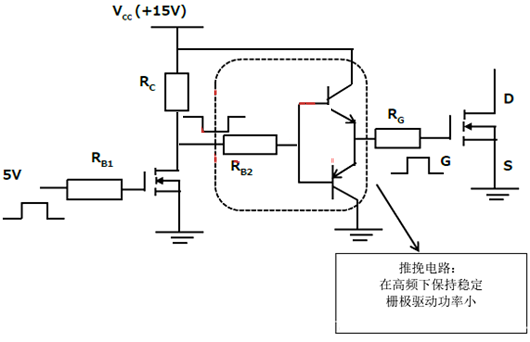

推挽電路驅動，推挽電路驅動主要是在需要外部電源時我們使用的，需要使用兩個三極管，請注意必須要NPN和PNP才可以。
高電平時，上管NPN開啟，下管PNP關閉；此時MOS管狀態為驅動開啟；
低電平時，上管NPN關閉，下管PNP開啟，此時MOS管狀態為驅動關閉。
但是實際需要考慮晶體管完全開啟時的Vce電壓。
MOS管基本使用電路

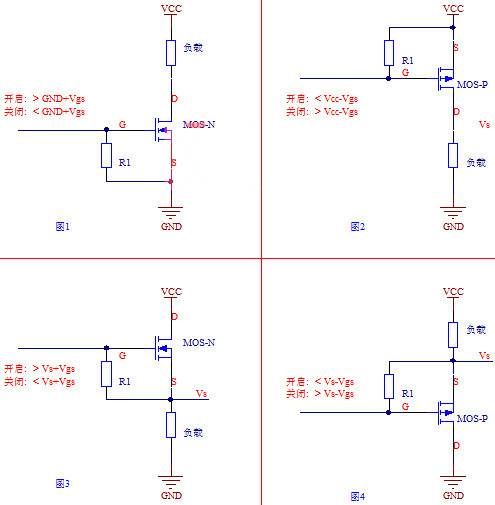

上圖是四種MOS管的使用電路，按使用環境的不同，一般有四種接法。
如圖1，這是N管的最常用的一種電路，N管S端接地，D端接負載。則當G端信號電壓大于GND+Vgs的時候，mos開啟，當信號電壓小于GND+Vgs時關閉。R1電阻使無外加信號時mos處于關閉狀態。
如圖2，這是P管通常使用的接法。P管S端接Vcc，D端接負載。則當G端信號電壓小于VCC-Vgs的時候，mos開啟，當信號電壓大于VCC-Vgs時關閉。
以上兩圖中N管和P管的接法是通常電路中最常用的接法，也是mos管的普遍使用方法，如無特殊情況，MOS管在電路中就是按這兩種接法使用。下面圖3和圖4的使用接法則在一些特殊場合中會使用的，而且驅動方式也較為特殊。
如圖3，此種N管的接法通常在開關電源中會出現。
其特殊之處在于當MOS閉合的情況下，Vs=GND,所以信號電壓只要大于Vs+Vgs，MOS就能打開，但是當MOS打開以后，則 Vs=Vcc，那么信號電壓就必須大于Vcc+Vgs才能讓MOS保持繼續打開。
所以一般電路中很少使用，在開關電源電路中，則使用一個自舉電路來抬高信號端的電壓。
如圖4，此電路很少用到，因為當mos導通以后，Vs=GND,則信號電壓要小于GND-Vgs才能使得mos保持導通，所以信號電壓要給一個負電壓，電路更為麻煩，所以更少使用。
注：Vgs是mos管的最低開啟電壓，每個MOS管的規格書上有標明。
