運放恒流源電路工作原理
運放（operaTIONal amplifier）能對信號進行數學運算的放大電路。
它曾是模擬計算機的基礎部件，采用集成電路工藝制做的運算放大器，除保持了原有的很高的增益和輸入阻抗的特點之外，還具有精巧、廉價和可靈活使用等優點；
因而在有源濾波器、開關電容電路、數-模和模-數轉換器、直流信號放大、波形的產生和變換，以及信號處理等方面得到十分廣泛的應用。
電流源給定的電流，此線路通電流為定值，與你的負載阻值沒有關系。
電流源的內阻相對負載阻抗很大，負載阻抗波動不會改變電流大小。
在電流源回路中串聯電阻無意義，因?yàn)樗粫?huì)改變負載的電流，也不會改變負載上的電壓。在原理圖上這類電阻應簡化掉。
負載阻抗只有并聯在電流源上才有意義，與內阻是分流關系。
由于內阻等多方面的原因，理想電流源在真實世界是不存在的，但這樣一個模型對于電路分析是十分有價值的。
實際上，如果一個電流源在電壓變化時，電流的波動不明顯，我們通常就假定它是一個理想電流源。
三極管和運放構成的恒流源電路分析

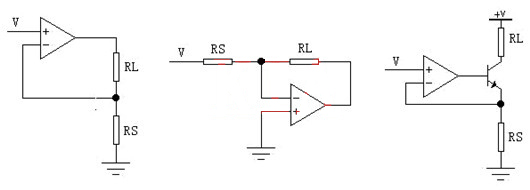

這幾種電路都可以在負載電阻RL上獲得恒流輸出。
第一種由于RL浮地，一般很少用。
第二種RL是虛地，也不大使用。

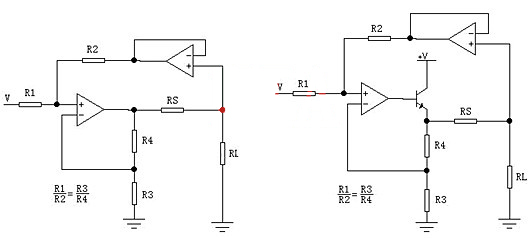

第三種雖然RL浮地，但是RL一端接正電源端，比較常用。
第四種是正反饋平衡式，是由于負載RL接地而受到人們的喜愛。

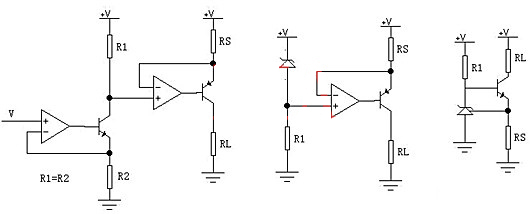

第五種和第四種原理相同，只是擴大了電流的輸出能力，人們?cè)谑褂弥谐３０央娮鑂2取的比負載RL大的多，而省略了跟隨器運放。
第五種是對地負載。
后邊兩種是恒流源電路。
對比幾種V/I電路，凡是沒有三極管只類的單向器件，都可以實現交流恒流，加了三極管之后就只能做單向直流恒流了。
第四和第五是建立在正負反饋平衡的基礎上的，如果由于電阻的誤差而失去平衡，會影響恒流輸出特性，也就是說，輸出電流會隨負載變化。
而其他幾種電阻的誤差只會影響輸出電流的值，而不會影響輸出特性。
如果輸出電流大，或者嫌三極管的集電極電流和發射極電流不相等，可以把三極管換成MOSFET。
