SiC MOSFET橋式結構的柵極驅動電路
LS（低邊）側SiC MOSFET Turn-on和Turn-off時的VDS和ID的變化方式不同。在探討SiC MOSFET的這種變化對Gate-Source電壓（VGS）帶來的影響時,需要在包括SiC MOSFET的柵極驅動電路的寄生分量在內的等效電路基礎上進行考量。

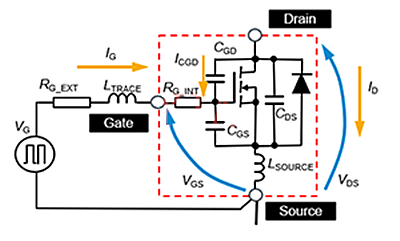

下圖是最基本的柵極驅動電路和SiC MOSFET的等效電路。
柵極驅動電路中包括柵極信號（VG）、SiC MOSFET內部的柵極線路內阻（RG_INT）、以及SiC MOSFET的封裝的源極電感量（LSOURCE）、柵極電路局部產生的電感量（LTRACE）和外加?xùn)艠O電阻（RG_INT）。
關于各電壓和電流的極性，需要在等效電路圖中，以柵極電流（IG）和漏極電流（ID）所示的方向?yàn)檎栽礃O引腳為基準來定義VGS和VDS。
SiC MOSFET內部的柵極線路中也存在電感量，但由于它比LTRACE小，因此在此忽略不計。
導通(Turn-on)/關斷( Turn-off)動作

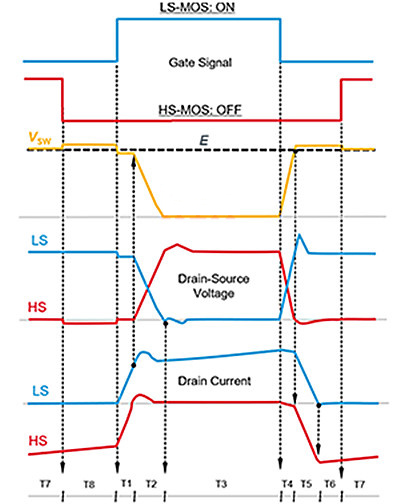

為了理解橋式電路的Turn-on / Turn-off動作，下面對橋式電路中各SiC MOSFET的電壓和電流波形進行詳細說明。我們和等效電路圖結合起來進行說明。
當正的VG被施加給LS側柵極信號以使LS側ON時，Gate-Source間電容（CGS）開始充電，VGS上升，當達到SiC MOSFET的柵極閾值電壓（VGS(th)）以上時， LS的ID開始流動，同時從源極流向漏極方向的HS側ID開始減少。這個時間范圍就是T1（見波形圖最下方）。
接下來，當HS側的ID變?yōu)榱?、寄生二極管 Turn-off時，與中間點的電壓（VSW）開始下降的同時，將對HS側的Drain-Source間電容（CDS）及Drain-Gate間電容（CGD）進行充電（波形圖T2）。對該HS側的CDS＋CGD充電（LS側放電）完成后，當LS側的VGS達到指定的電壓值，LS側的 Turn-on動作完成。
而Turn-off動作則在LS側VG OFF時開始，LS側的CGS蓄積的電荷開始放電，當達到SiC MOSFET的平臺電壓（進入米勒效應區）時，LS側的VDS開始上升，同時VSW上升。
在這個時間點，大部分負載電流仍在LS側流動（波形圖T4），HS側的寄生二極管還沒有轉流電流。LS側的CDS+CGD充電（HS側為放電）完成時，VSW超過輸入電壓（E），HS側的寄生二極管Turn-on，LS側的ID開始轉向HS側流動（波形圖T5）。
LS側的ID最終變?yōu)榱悖M(jìn)入死區時間（波形圖T6），當正的VG被印加給HS側MOSFET的柵極信號時Turn-on，進入同步工作時間（波形圖T7）。
在這一系列的開關工作中，HS側和LS側MOSFET的VDS和ID變化導致的各種柵極電流流動，造成了與施加信號VG不同的VGS變化。
關鍵要點：
SiC MOSFET Turn-on時和Turn-off時的VDS和ID的變化方式不同。
在探討這種變化對VGS的影響時，需要在包括SiC MOSFET的柵極驅動電路的寄生分量在內的等效電路的基礎上進行考量。
