眾所周知，霍爾傳感器是一種磁傳感器，用它可以檢測磁場及其變化，可在各種與磁場有關的場合中使用。霍爾傳感器以霍爾效應為其工作基礎，是由霍爾元件和它的附屬電路組成的集成傳感器;其在工業生產、交通運輸和日常生活中都有應用，因此也繁衍出一些類型，下面一起來看看：
霍爾傳感器分為線型霍爾傳感器和開關型霍爾傳感器兩種：
1.開關型霍爾傳感器
由穩壓器、霍爾元件、差分放大器，斯密特觸發器和輸出級組成，它輸出數字量。開關型霍爾傳感器還有一種特殊的形式，稱為鎖鍵型霍爾傳感器。
1.1開關型
如圖1所示，其中Bnp為工作點“開”的磁感應強度，BRP為釋放點“關”的磁感應強度。當外加的磁感應強度超過動作點Bnp時，傳感器輸出低電平，當磁感應強度降到動作點Bnp以下時，傳感器輸出電平不變，一直要降到釋放點BRP時，傳感器才由低電平躍變為高電平。Bnp與BRP之間的滯后使開關動作更為可靠。
圖1 開關型磁感應強度
1.2鎖鍵型
如圖2所示，當磁感應強度超過動作點Bnp時，傳感器輸出由高電平躍變為低電平，而在外磁場撤消后，其輸出狀態保持不變(即鎖存狀態)，必須施加反向磁感應強度達到BRP時，才能使電平產生變化。
圖2 鎖鍵型磁感應強度
2.線性型霍爾傳感器
由霍爾元件、線性放大器和射極跟隨器組成，它輸出模擬量。線性霍爾傳感器又可分為開環式和閉環式。閉環式霍爾傳感器又稱零磁通霍爾傳感器。線性霍爾傳感器主要用于交直流電流和電壓測量。輸出電壓與外加磁場強度呈線性關系，如圖3所示，可見，在B1～B2的磁感應強度范圍內有較好的線性度，磁感應強度超出此范圍時則呈現飽和狀態。
圖3 輸出電壓與外加磁場強度
2.1開環式電流傳感器
開環式霍爾電流傳感器也稱：直放式霍爾電流傳感器、直檢式霍爾電流傳感器等。如圖4所示，開環式霍爾電流傳感器由磁芯、霍爾元件和放大電路構成。磁芯有一開口氣隙，霍爾元件放置于氣隙出。當原邊導體流過電流時，在導體周圍產生磁場強度與電流大小成正比的磁場，磁芯將磁力線集聚至氣隙處，霍爾元件輸出與氣隙處磁感應強度成正比的電壓信號，放大電路將該信號放大輸出，該類傳感器通常輸出±10V左右的電壓信號，也有部分傳感器為了增強電磁兼容性，變換為電流信號輸出。

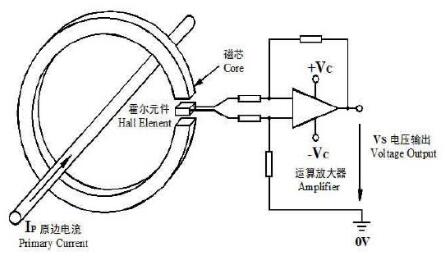

圖4 開環式電流傳感器原理
2.2閉環式電流傳感器
閉環式霍爾電流傳感器也稱：零磁通霍爾電流傳感器、零磁通互感器、磁平衡式霍爾電流傳感器等。

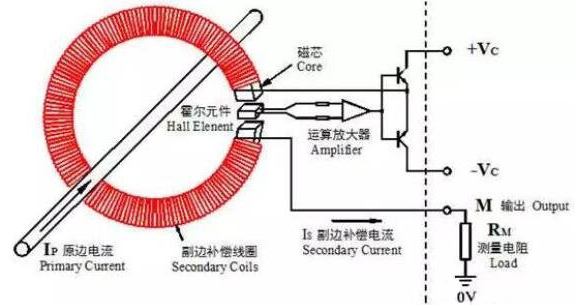

圖5 閉環式電流傳感器原理圖
如圖5所示，閉環式霍爾電流傳感器包括磁芯、霍爾元件、放大電路和副邊補償繞組。與開環式霍爾電流傳感器相比，閉環式霍爾電流傳感器多了副邊補償繞組，正是副邊補償繞組，將閉環式霍爾電流傳感器的性能進行了大幅度提升。
放大電路接受霍爾元件的輸出，并放大為電流信號提供給副邊補償繞組，副邊補償繞組在磁芯中產生的磁場與原邊電流產生的磁場在氣隙處大小相等，方向相反，抵消原邊磁場，形成負反饋閉環控制電路。
若副邊電流過小，產生的磁場不足以抵消原邊磁場，放大電路將輸出更大的電流，反之，放大電路輸出電流減小，從而維持氣隙處的磁場平衡。
若原邊電流發生變化，氣隙處磁場平衡被破壞，負反饋閉環控制電路同樣會調節副邊輸出電路，使磁場重新達到平衡。
宏觀上講，氣隙處將一直維持零磁通，保持磁平衡，這也是零磁通互感器及磁平衡霍爾電流傳感器名稱的來由。
以上就是霍爾傳感器的分類有哪些的介紹了，霍爾傳感器比普通互感器的優點就是可以測量任意波形的電流和電壓，如：直流、交流、脈沖波形等，甚至對瞬態峰值的測量。副邊電流能夠忠實地反應原邊電流的波形。
