隨著電子電器向小型化、微型化方向發展，對繼電器提出了新的要求，干簧繼電器作為一種新型繼電器，在很多方面可滿足這種發展的需要。干簧管繼電器有兩種類型：一種是本身具有通電線圈的，另外一種是外帶永磁鐵的干簧管繼電器。它們的檢測方法如下：
1.有線圈的干簧管繼電器觸點的檢測

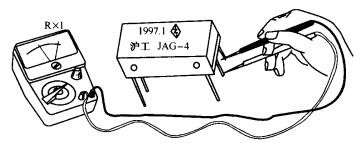

干簧管繼電器的常開觸點H型和轉換觸點Z輛重型，下圖為Z型的檢測示意圖。
Z型的檢測示意圖
選用萬用表的RX1檔，將表筆分別接在常閉接觸點的兩個引出腳上，阻值為OΩ。然后用表筆接觸常開觸點的引腳，它的阻值應該是無窮大(∞ )，再給繼電器的線圈加上改元件的額定電壓，通電線圈產生的磁場使常開的舌簧片磁化，將常閉觸點轉為開路，將常開觸點轉為閉合。此時原常閉觸點電阻值應變?yōu)闊o窮大，常開觸點的電阻值則變?yōu)镺Ω，與通電前的阻值情況相反，說明該Z型繼電器良好，若萬用表有一定阻值或無指示，則說明該繼電器有故障。
2.永久磁鐵干簧管繼電器觸點的檢測
將萬用表置于RX1檔，使永久磁鐵原理干簧管，再用萬用表的兩支表筆分別接觸干簧管(H)的兩個引腳，此時表的指示值應為無窮大，然后將永磁鐵平行移近干簧管，在移至相聚6-10mm時，萬用表的指示值變?yōu)?歐姆，說明該H型永磁干簧管的觸點良好。用上述方法同樣可檢測Z型繼電器。測試的時候，若萬用表的只是有一定陰值或者無指示，則表明繼電器的簧片有故障，可能是接觸不好或者是磁化不良等原因。
3.干簧管繼電器線圈直流電阻檢測
干簧管繼電器的型號不同，線圈的直流電阻也是不同的，通過檢測線圈的直流電阻，可以判斷繼電器是否正常。下面是市面上某種干簧管繼電器(JAC-4)檢測的方法和圖片。

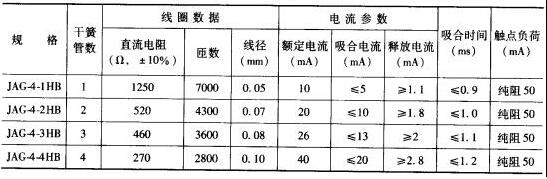

接線圈工作電壓不同，JAC-4干簧管繼電器分為A(6V)M，B(12V)，C(24V)三大類：觸點形式不同，分類H型(動合式，即常開式)和Z型(轉換式)。下圖為JAC-4干簧管繼電器的參數圖：

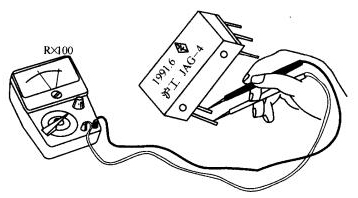

由上圖參數可知，雖同為JAC-4型的繼電器，但因其內置的干簧管數目不同，線圈的直流電阻值，額定電流以及吸合電流都是不一樣的。用萬用表測量線圈的直流電阻時，將萬用表調至R*100檔，量表筆分別接到線圈的兩個引腳上面(如下圖)，JAC-4-1HB型繼電器線圈的直流電阻因?yàn)?25Ω，JAC-4-4HB繼電器的線圈電阻應為270Ω，因線圈的電阻有±10%的誤差，加上萬用表的測量誤差，如測得的陰值與標稱值基本接近，則測得的阻值為無窮大，則表明線圈開路;若測得的阻值與標稱值相差很大，這說明線圈內部有問題，一般都是接觸不良，和局部短路的原因。
干簧管繼電器線圈直流電阻的檢測：
線圈直流電阻的檢測圖
4.干簧管繼電器吸合電流和釋放電流的檢測
這兩個參數一般在產品說明書中都有說明和標示的，將測得的值與說明書中給定的值對照，若基本相近，則說明繼電器是好的，具體的測試方法可以參考電磁繼電器的測量方法。
以上就是干簧管繼電器的檢測方法介紹了。由于干簧繼電器可以反映電壓、電流、功率以及電流極性等信號，因此在檢測、自動控制、計算機控制技術等領域中應用廣泛。
