在現在的生活中，電容是必不可少的元件之一，大到線路，小到一個小小的電子主板，特別是單相電機的啟動。電容器是由兩片得較近的金屬片，中間再隔以絕緣物質而組成的。按絕緣材料不同，可制成各種各樣的電容器。并且電容器的種類很多，分類方法也有多種。下面將介紹電子電路中常用的電容器種類：
1.分類方式
根據分析統計，電容器主要分為以下10類：
(1)按照結構分三大類：固定電容器、可變電容器和微調電容器。
(2)低頻旁路：紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器。
(3)調諧：陶瓷電容器、云母電容器、玻璃膜電容器、聚苯乙烯電容器。
(4)濾波：鋁電解電容器、紙介電容器、復合紙介電容器、液體鉭電容器。
(5)低耦合：紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器、固體鉭電容器。
(6)高頻旁路：陶瓷電容器、云母電容器、玻璃膜電容器、滌綸電容器、玻璃釉電容器。
(7)按用途分有：高頻旁路、低頻旁路、濾波、調諧、高頻耦合、低頻耦合、小型電容器。
(8)按電解質分類：有機介質電容器、無機介質電容器、電解電容器、電熱電容器和空氣介質電容器等
(9)按制造材料的不同可以分為：瓷介電容、滌綸電容、電解電容、鉭電容，還有先進的聚丙烯電容等等。
(10)小型電容：金屬化紙介電容器、陶瓷電容器、鋁電解電容器、聚苯乙烯電容器、固體鉭電容器、玻璃釉電容器、金屬化滌綸電容器、聚丙烯電容器、云母電容器。

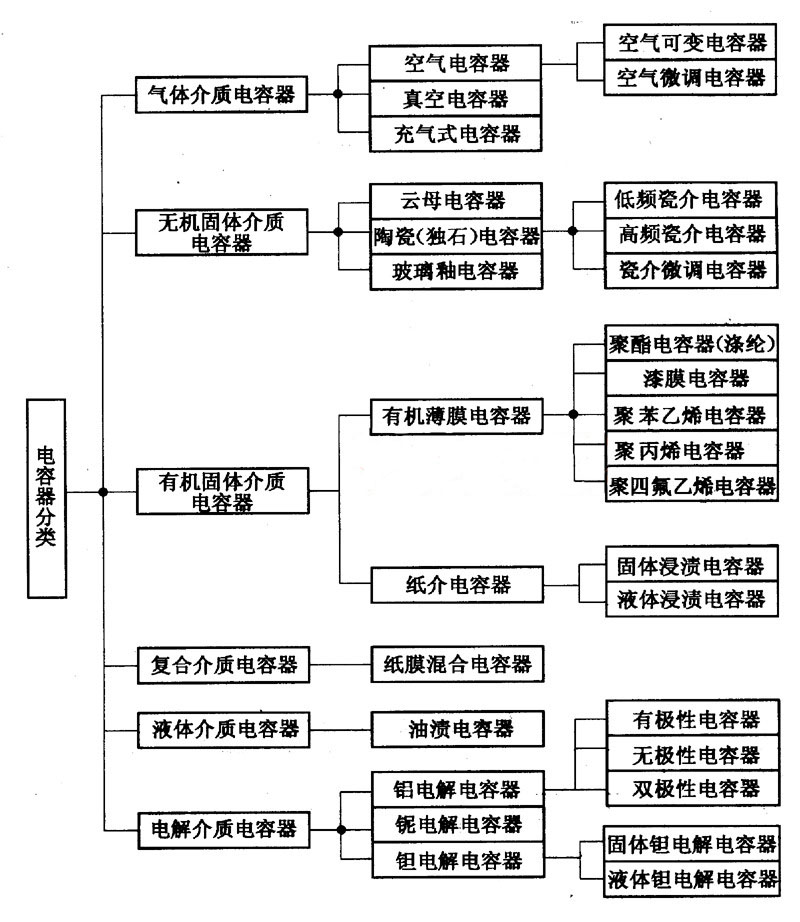

電容器分類圖
2.種類舉例
2.1鋁電解電容器
鋁電解電容器是由鋁圓筒做負極，里面裝有液體電解質，插入一片彎曲的鋁帶做正極而制成的電容器稱作鋁電解電容器;是一種用鋁材料制成的電性能好、適用范圍寬、可靠性高的通用型電解電容器。它的特點是容量大，但是漏電大，誤差大，穩定性差，常用作交流旁路和濾波，在要求不高時也用于信號耦合。電解電容有正、負極之分，使用時不能接反。

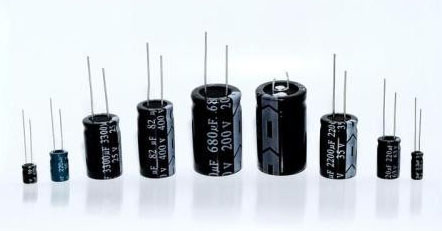

鋁電解電容器
2.2自愈式并聯電容器
自愈式并聯電容器單元為矩形、橢圓形或圓柱形金屬外殼，全密封結構，體積小、重量輕;且電性能優異、功率因數損耗小，具有自愈性，使用壽命長;該類的容器內部具有內熔絲，溫度感應器，機械防爆等裝置，安全可靠，維護方便。
自愈式并聯電容器
2.3薄膜電容器
薄膜電容屬于無極性、有機介質電容。薄膜電容是以金屬箔或金屬化薄膜為電極，以聚乙酯、聚丙烯、聚苯乙烯或聚碳酸酯等塑料薄膜為介質制成。故薄膜電容依塑料薄膜的種類又被分別稱為聚乙酯電容(又稱Mylar電容)、聚丙烯電容(又稱PP電容)、聚苯乙烯電容(又稱PS電容)和聚碳酸酯電容。薄膜電容具有體積小、容量大、穩定性比較好、絕緣阻抗大、頻率特性優異(頻率響應寬廣)等特點，而且介質損失很小。薄膜電容廣泛使用在模擬信號的交連，電源噪聲的旁路、諧振等電路中。

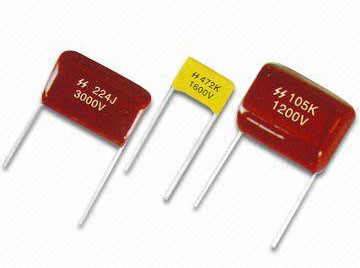

薄膜電容
2.4獨石電容器(多層陶瓷電容器)
獨石電容器是多層陶瓷電容器的別稱， 簡稱MLCC，基本結構是由一個絕緣的中間介質層加外兩個導電的金屬電極。因此，多層片式陶瓷電容器的結構主要包括三大部分：陶瓷介質，金屬內電極，金屬外電極。而多層片式陶瓷電容器它是一個多層疊合的結構，簡單地說它是由多個簡單平行板電容器的并聯體。廣泛應用于電子精密儀器。各種小型電子設備作諧振、耦合、濾波、旁路。

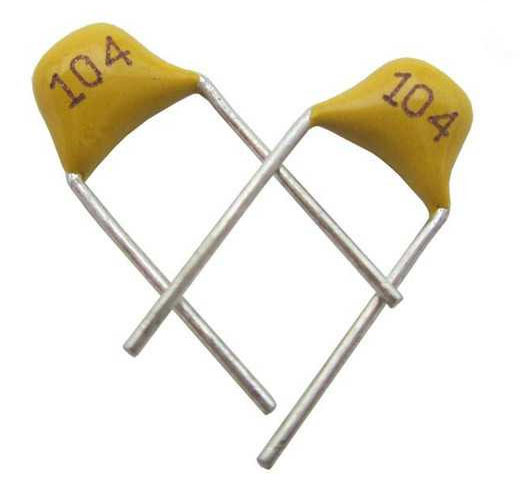

獨石電容器
2.5瓷片電容器
瓷片電容是一種用陶瓷材料作介質，在陶瓷表面涂覆一層金屬薄膜，再經高溫?zé)Y(jié)后作為電極而成的電容器。通常用于高穩定振蕩回路中，作為回路、旁路電容器及墊整電容器。
瓷片電容分高頻瓷介和低頻瓷介兩種。具有小的正電容溫度系數的電容器，用于高穩定振蕩回路中，作為回路電容器及墊整電容器。低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用，或?qū)Ψ€(wěn)定性和損耗要求不高的場合〈包括高頻在內〉。這種電容器不宜使用在脈沖電路中，因?yàn)樗鼈円子诒幻}沖電壓擊穿。

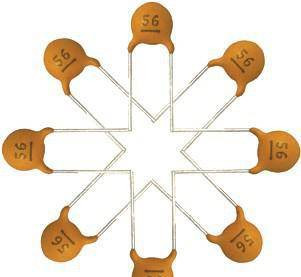

瓷片電容器
2.6陶瓷電容器
陶瓷電容器又稱為瓷介電容器或獨石電容器。顧名思義，瓷介電容器就是介質材料為陶瓷的電容器。根據陶瓷材料的不同，可以分為低頻陶瓷電容器和高頻陶瓷電容器兩類。按結構形式分類，又可分為圓片狀電容器、管狀電容器、矩形電容器、片狀電容器、穿心電容器等多種。其品種繁多，外形尺寸相差甚大。與其他電容器相比，具有使用溫度較高，比容量大，耐潮濕性好，介質損耗較小，電容溫度系數可在大范圍內選擇等優點。廣泛用于電子電路中，用量十分可觀。

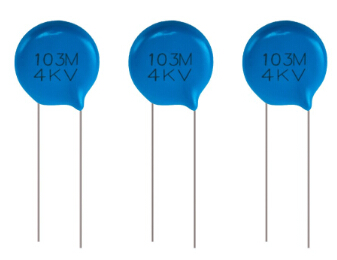

陶瓷電容器
2.7鉭電解電容器
鉭電解電容器主要有燒結型固體、箔形卷繞固體、燒結型液體等三種，其中燒結型固體約占目前生產總量的95%以上，而又以非金屬密封型的樹脂封裝式為主體。鉭電解電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。此層氧化膜介質完全與組成電容器的一端極結合成一個整體，不能單獨存在。因此單位體積內所具有的電容量特別大。即比容量非常高，因此特別適宜于小型化。
鉭電解電容器具有非常高的工作電場強度，并較任何類型電容器都大，以此保證它的小型化。
鉭電解電容器
2.8云母電容器
云母電容器是指以天然云母作為電容器中間的介質的電容器。其形狀多為方塊狀，耐壓高性能相當好。但云母電容由于受介質材料的影響容量不能做的太大，而且造價相對其它電容要高等等。由于云母具有介電強度高、介電常數大、損耗小、化學穩定性高、耐熱性好，且易于剝離成厚度均勻的薄片等優異性能，故云母電容器是其他電容器不能代替的。廣泛應用于對電容的穩定性和可靠性要求高的場合。

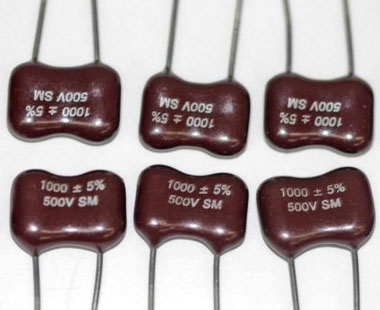

云母電容器
2.9玻璃釉電容器
玻璃釉電容器，是一種常用電容器件。介質是玻璃釉粉加壓制成的薄片。因釉粉有不同的配制工藝方法，因而可獲得不同性能的介質，也就可以制成不同性能的玻璃釉電容器。玻璃釉電容器具有介質介電系數大、體積小、損耗較小等特點，耐溫性和抗?jié)裥砸草^好。適合半導體電路和小型電子儀器中的交、直流電路或脈沖電路使用。
玻璃釉電容器
2.10紙介電容器
紙介電容器是由介質厚度很薄的紙作為介質，鋁箔作為電極，經掩繞成圓柱形，再經過浸漬用外殼封裝或環氧樹脂灌封組成的電容器。它制造工藝簡單，價格便宜，能得到較大的電容量，但損耗較大。主要在頻率較低的電路中作旁路、耦合、濾波等用。
紙介電容
3.電容符號

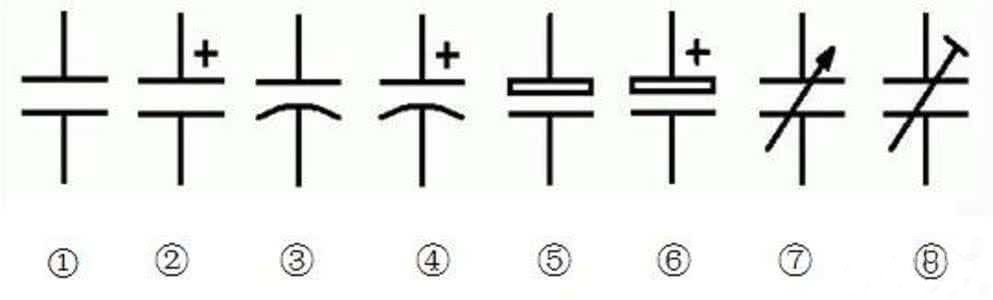

電容符號
①是基本電容符號，如陶瓷電容云母電容薄膜電容。②-⑥有極性電容，電解電容符號，彎片為負極，空心為正極。⑦為可調電容符號，⑧為微調電容符號。
需要注意的是，電解電容有正負之分，電路圖上會標上+、﹣，其它電容則是﹣、﹣。
本文介紹了電容器的分類，并舉例了幾種，以及電容符號。電容器的選用應考慮使用頻率、耐壓。電解電容還應注意極性，使+極接到直流高電位，以及考慮使用溫度。當標注中省略單位時，默認單位應為PF。
