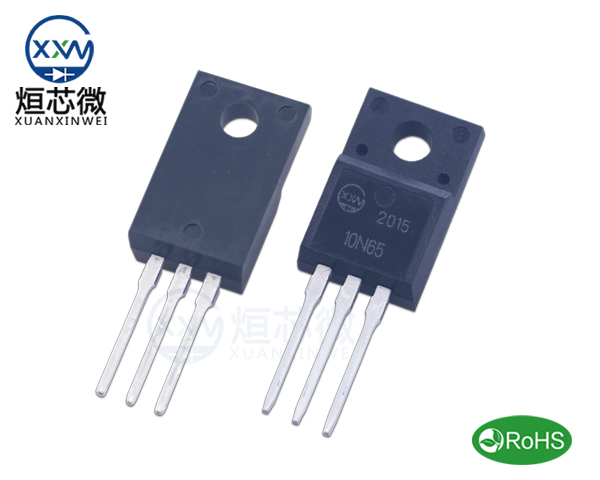

在電子元器件行業，場效應晶體管一直被譽為開關電路的“神器”，那是因?yàn)閳?chǎng)效應晶體管具有噪聲小、功耗低、動態范圍大、易于集成等優點，所以在開關電路中迅速走紅，可是一提起場效應晶體管在電路中的有何特別應用，大家都眾說紛紜，誰也無法準確全面的講出，想了解的看完下文，相信你會有所體會。

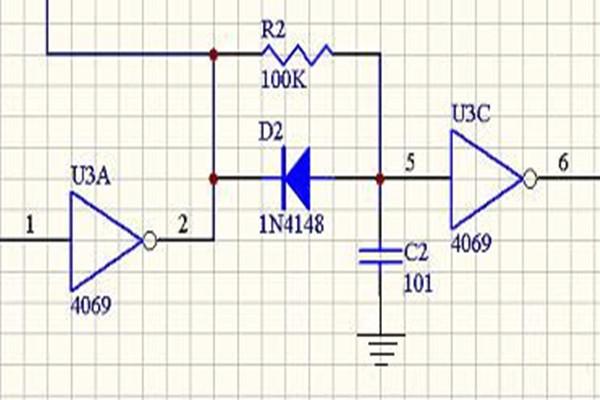

1、場效應晶體管低壓應用:

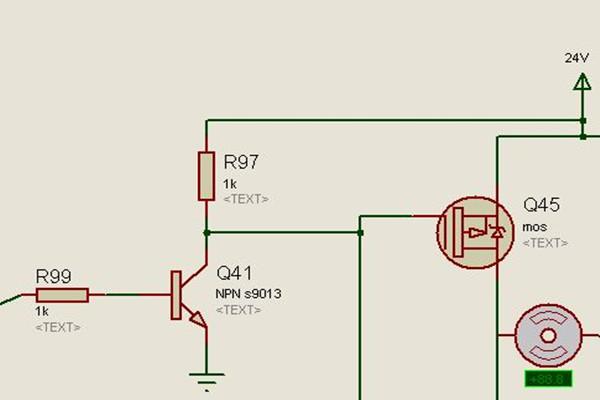

當使用5V電源，這時候如果使用傳統的圖騰柱結構，由于三極管的be有0.7V左右的壓降，導致實際最終加在gate上的電壓只有4.3V。這時候，我們選用標稱gate電壓4.5V的場效應晶體管就存在一定的風險。
同樣的問題也發生在使用3V或者其他低壓電源的場合。
2、場效應晶體管寬電壓應用:
輸入電壓并不是一個固定值，它會隨著時間或者其他因素而變動。這個變動導致PWM電路提供給場效應晶體管的驅動電壓是不穩定的。
為了讓場效應晶體管在高gate電壓下安全，很多場效應晶體管內置了穩壓管強行限制gate電壓的幅值。在這種情況下，當提供的驅動電壓超過穩壓管的電壓，就會引起較大的靜態功耗。
同時，如果簡單的用電阻分壓的原理降低gate電壓，就會出現輸入電壓比較高的時候，場效應晶體管工作良好，而輸入電壓降低的時候gate電壓不足，引起導通不夠徹底，從而增加功耗。
3、場效應晶體管雙電壓應用:
在一些控制電路中，邏輯部分使用典型的5V或者3.3V數字電壓，而功率部分使用12V甚至更高的電壓。兩個電壓采用共地方式連接。
這就提出一個要求，需要使用一個電路，讓低壓側能夠有效的控制高壓側的場效應晶體管，同時高壓側的場效應晶體管也同樣會面對1和2中提到的問題。
在這三種情況下，圖騰柱結構無法滿足輸出要求，而很多現成的場效應晶體管驅動IC，似乎也沒有包含gate電壓限制的結構。
