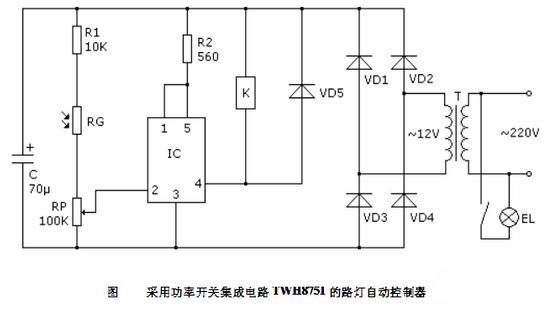

電路工作原理：該光控路燈電路由電源電路和光控電路組成，如圖所示。電源電路由電源變壓器T、整流二極管VDl-VD4和濾波電容器C組成。光控電路由光敏電阻器RG、電阻器R1、R2、可變電阻器RP、電子開關集成電路IC、繼電器K和二極管VD5組成。交流220V電壓經T降壓、VDl-VD4整流和C濾波后，為光控電路提供+l2V工作電源。白天，RG受光照射而呈低阻狀態，使IC的2腳（選通端）和4腳（輸出端）均為高電平，其內部的電子開關處于截止?fàn)顟B(tài)，K不吸合，路燈EL不亮。夜晚，RC無光照射呈高阻狀態，IC的2腳變?yōu)榈碗娖剑鋬?nèi)部的電子開關接通，EL點亮。調節RP的阻值，可改變光控的靈敏度。

Rl和R2選用1/4W金屬膜電阻器或碳膜電阻器。RP選用實心可變電阻器。RG選用RG45系列的光敏電阻器。C選用耐壓值為16V的鋁電解電容器。VDl-VD5選用1N400l或lN4007型硅整流二極管。IC選用TWH8751型電子開關集成電路。K選用JZX-22F型（觸頭電流負荷為IOA）l2V直流繼電器，可將其兩組常開觸頭并聯使用。T選用3-5W、二次電壓為l2V的電源變壓器。 制作時可自制印刷電路板，也可使用萬能印刷電路板，電路安裝完成后，只要線路正確，一般無需調試即可正常使用。
