直流穩壓電源是能量轉換電路，將220V、50Hz的交流電轉換為直流電，是構成電子電路的重要組成部分。在大多數情況下，直流電源的能量來自供電電網的交流電，其功能就是把交流電壓轉變成穩定的直流電壓。
什么是 DC 電源
直流穩壓電源簡稱直流電源、DC 電源，一種能為負載提供穩定直流電源的電子裝置。直流穩壓電源的供電電源大都是交流電源，當交流供電電源的電壓或負載電阻變化時，穩壓器的直流輸出電壓都會保持穩定。 直流穩壓電源隨著電子設備向高精度、高穩定性和高可靠性的方向發展，對電子設備的供電電源提出了高的要求。
DC 電源工作原理

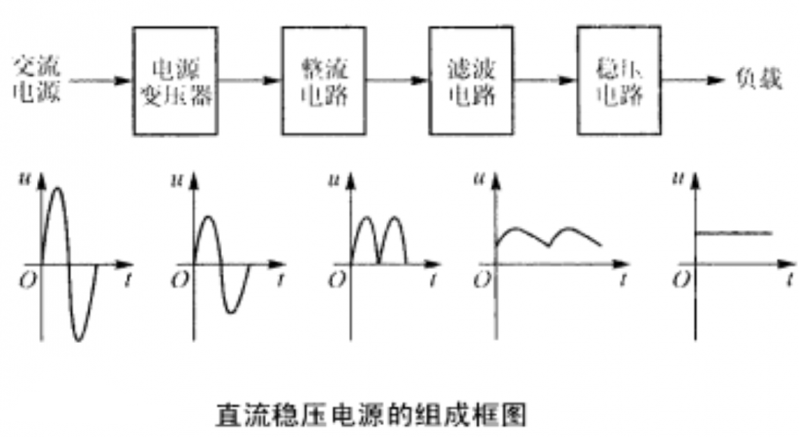

如《直流穩壓電源的組成框圖》所示，它由電源變壓器、整流電路、濾波電路和穩壓電路等四部分組成。
（1）電源變壓器。將交流電網提供的交流電壓變換成電子電路所需要的交流電壓，同時還起到直流電源與電網的隔離作用。
（2）整流電路。將變壓器變換后的交流電壓變?yōu)閱蜗蛎}動的直流電。
（3）濾波電路。對整流部分輸出的脈動直流電進行平滑處理，使之成為一個含紋波成分很小的直流電壓。
（4）穩壓電路。對濾波輸出的直流電壓進行調節，以維持輸出電壓的基本穩定。由于濾波后輸出的直流電壓受溫度、負載、電網電壓波動等因素的影響很大，所以要設置穩壓電路。
DC 電源作用
基本功能
1．輸出電壓值能夠在額定輸出電壓值以下任意設定和正常工作。
2．輸出電流的穩流值能在額定輸出電流值以下任意設定和正常工作。
3．直流穩壓電源的穩壓與穩流狀態能夠自動轉換并有相應的狀態指示。
4．對于輸出的電壓值和電流值要求精確的顯示和識別。
5．對于輸出電壓值和電流值有精準要求的直流穩壓電源，一般要用多圈電位器和電壓電流微調電位器，或者直接數字輸入。
6．要有完善的保護電路。直流穩壓電源在輸出端發生短路及異常工作狀態時不應損壞，在異常情況消除后能立即正常工作。
直流穩壓電源引可廣泛應用于國防、科研、大專院校、實驗室、工礦企業、電解、電鍍、直流電機、充電設備等。（1)可用于各種電子設備老化，如 PCB 板老化，家電老化，各類 IT 產品老化，CCFL 老化，燈管老化 (2)適用于需要自動定時通、斷電，自動記周期數的電子元件的老化、測試 (3)電解電容器脈沖老練 (4)電阻器，繼電器，馬達等測試?yán)暇殹?5)整機老練；電子元器件性能測試，例行試驗。
