在同時使用保險絲及壓敏電阻的時候，壓敏電阻放保險絲前面還是后面呢？
查閱了網上的一些資料，有的說先保險絲，然后再是壓敏電阻。
理由如下：壓敏電阻工作時，通過燒毀保險絲，把系統的電給斷掉。
但是我遇到的電路很多就是把壓敏電阻用在保險絲之前
我估計他們這樣設計的原因是，壓敏只不過是防止雷擊之類的，這樣，雷擊完了，保險絲還是好的，可以正常工作。

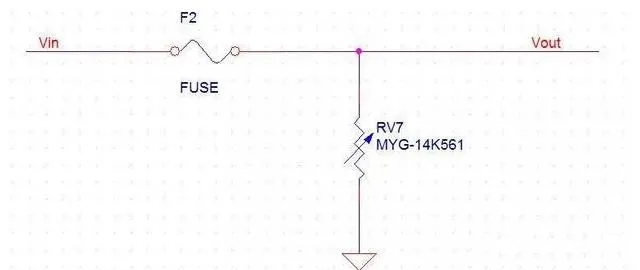

如上圖，這是保險絲在壓敏電阻之前，當有高電壓（比如雷擊）從 Vin 進來時，你看看會有什么結果，應該是壓敏電阻損壞，保險絲也斷掉。分析原因：Vin 有高電壓時，壓敏電阻 RV7 短路，此時電流經過保險絲直接跟地短路了，定會產生很大的電流。保險絲絕對斷掉。所以，保險絲跟壓敏電阻是同時壞掉

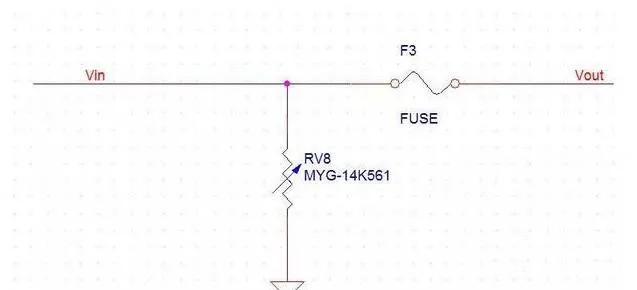

下面看保險絲接壓敏電阻后面的情況，如下圖
這個就要分兩種情況
第一種情況是 Vin 有高電壓（比如雷擊）進來時，此時壓敏電阻 RV8 短路，保險絲 F3 這里沒有大電流經過，所以保險絲不會斷。后面的電路也不會損壞，此時是壓敏電阻損壞，保險絲完好。
第二種情況是 Vin 有電網瞬間波動大電流進來，但電壓是沒變。此時壓敏電阻 RV8 沒有損壞，照常工作。但保險絲 F3 因有大電流經過，保險絲立即就熔斷了。后面的電路得以保護。此時的情況就是壓敏電阻沒事，保險絲斷了。
