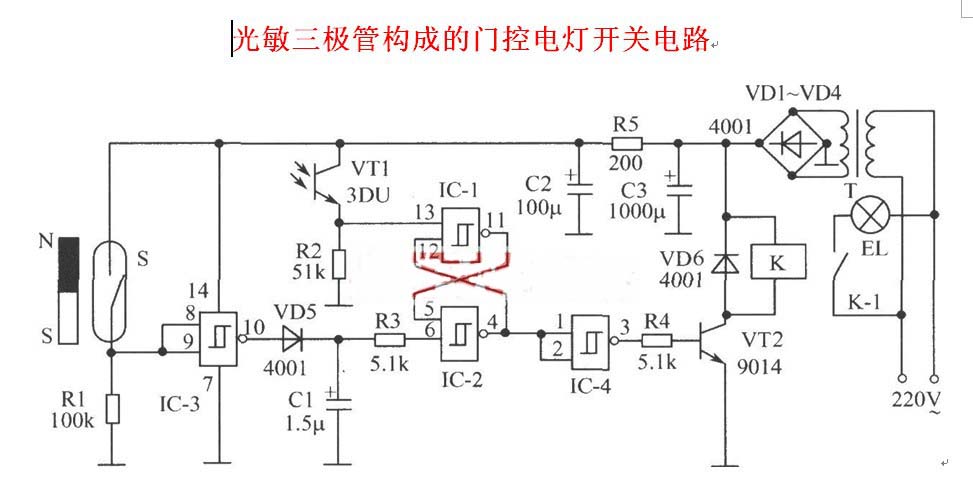

如圖所示的門控電燈開關電路，夜晚當你回家打開門后，室內電燈立即自動點亮；或者當你晚上開門外出時，門外樓道燈即自動點亮，并持續40s后自動關閉，給你帶來方便。在白天，被控電燈不亮。整機電路由門控開關、光控開關、延時電路、RS觸發器、執行電路和電源電路組成。

元器件選擇：集成電路IC選用CMOS四施密特與非門CD4093。VT1選用3DU型光敏三極管。VT2選用S9014型晶體管，要求β≥60，也可用其他型號的NPN型硅管，ICM≥100mA，PCM≥400mW即可。二極管選用1N4001或者2CP系列。電源變壓器選用3W、次級交流電壓4.5V的。繼電器K選用工作電壓6V、工作電流≤30mA的小型直流繼電器，觸點負荷視所控制的照明燈泡功率而定，例如用40W燈泡，觸點負荷≥0.2A×220V即可，也可幾組接點并聯使用以提高負荷能力。S選用常開接點干簧管。磁鐵選用與干簧管長度相當?shù)男l形永久磁鐵，可從廢舊耳機或磁性鉛筆盒中拆取。阻容元件按圖選取，無特殊要求。
