肖特基二極管正向壓降小（一般為0.3V左右）、高頻性能好，比較適合用在電路板上防止電源接反而損壞元器件，并且成本也很低。下面介紹兩種具體的應用電路。
1、一個肖特基二極管構成的保護電路。

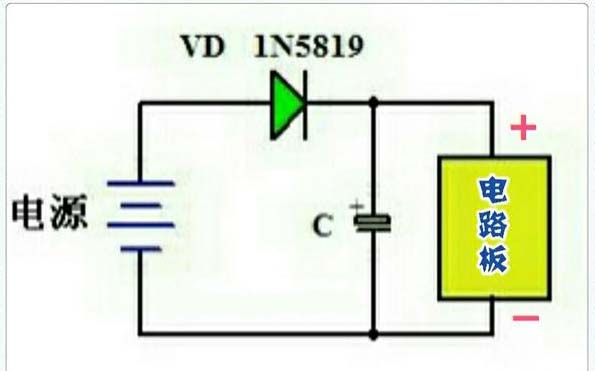

如上圖所示。圖中的1N5819為現在常用的肖特基二極管，電容C為電路板上的電源濾波電容。一些電子初學者在搞電子制作或維修時，有時會因電源極性接錯而損壞電路板上的元器件。若在電路板的正電源輸入端串接一個肖特基二極管就可以避免這種情況的發生。上圖中，若電源極性未接錯，則VD導通，如同一個閉合的開關（這里忽略其0.2V左右的正向壓降），電路板得電工作。若電源極性接反，VD反偏截止，此時VD如同一個斷開的開關，從而保護了電路板上的元器件不會損壞。
上圖電路中，在選用肖特基二極管時，要求其整流電流要大于電路的工作電流，耐壓值要大于電源電壓，并要留有一定的余量。一般電路工作電流在數百mA以下，電源電壓不高于30V時，可以選用1N5819肖特基二極管，其整流電流為1A，耐壓值為40V。若電路的工作電流在1～2A，可以選用1N5822、SR360這類3A的肖特基二極管。
2、由4個肖特基二極管構成的無極性輸入電路。

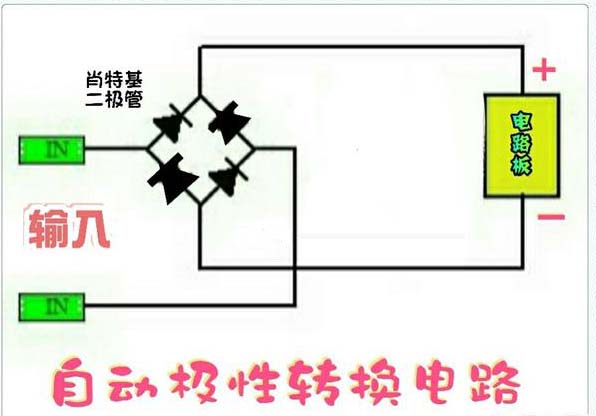

對于一些給蓄電池充電的電路板或低壓直流LED燈的電路板，若在其電源輸入端加一個由四個肖特基二極管組成的低壓降的整流橋，使用會更方便一些。這樣與直流電源連接時不需要考慮電源極性，隨便接電源，電路都可以正常工作。具體電路如上圖所示。不論輸入電源正負極如何連接，電路板上獲得的直流電壓始終為“上正下負”。這個電路中，不論輸入電壓極性如何與電路連接，都是只有兩個肖特基二極管導通，此時這個整流橋電路損耗的電源電壓僅有0.4V左右（若用1N4007這類二極管，損耗電壓至少可達1.4V）。

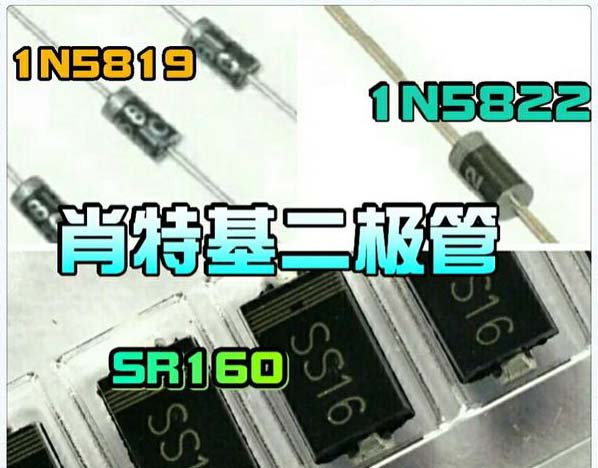

上圖為常用的1N5819、1N5822和SR160肖特基二極管。其中SR160為貼片封裝的肖特基二極管，其整流電流為1A，耐壓值為60V。
