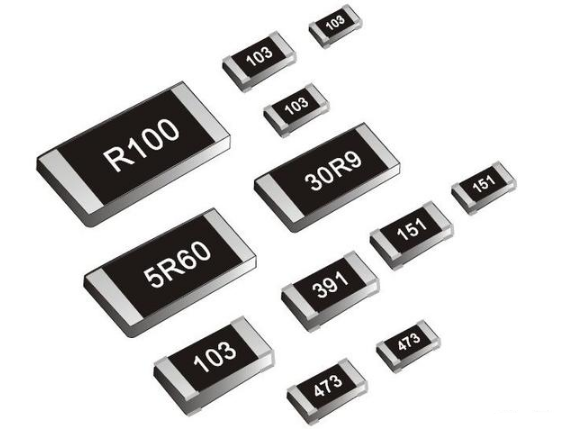

萬用表測量電阻

利用萬用表測量電阻對于工程師們來說，是一種非常基礎的工作，也同樣是新人工程師們需要扎實掌握的。在今天的萬用表測量電阻知識分享中， 我們將會為新人工程師們分享萬用表測量電阻技術中的一個基礎知識，那就是如何利用萬用表來測試熱敏電阻元件的好壞。下面就讓我們一起來看看吧。

如何利用萬用表來測試熱敏電阻元件的好壞

正溫度系數熱敏電阻的檢測

與萬用表測量電阻的大多數方法一樣，在使用指針式萬用表檢測正溫度系數熱敏電阻好壞情況時，我們需要將萬用表調到R×1擋，具體的操作步驟可分兩步。進行常溫檢測(室內溫度接近25℃)時，首先將兩表筆接觸PTC熱敏電阻的兩引腳測出其實際阻值，并與標稱阻值相對比，二者相差在±2Ω內即為正常。實際阻值若與標稱阻值相差過大，則說明其性能不良或已損壞。

對熱敏電阻的加溫檢測是在常溫測試正常的基礎上進行的，當使用上文中介紹的萬用表測量電阻好壞辦法檢測該熱敏電阻正常時，即可進行第二步測試—加溫檢測，將一熱源(例如電烙鐵)靠近PTC熱敏電阻對其加熱，同時用萬用表監測其電阻值是否隨溫度的升高而增大，如果是，說明熱敏電阻正常，若阻值無變化則說明其性能變劣，不能繼續使用。此時需要注意，不要使熱源與PTC熱敏電阻靠得過近或直接接觸熱敏電阻，以防止將其燙壞。

負溫度系數熱敏電阻的檢測

當使用萬用表測量電阻技術對負溫度系數熱敏電阻進行好壞程度檢測是，其方法與測量普通固定電阻的方法相同，即根據負溫度系數熱敏電阻的標稱阻值選擇合適的電阻擋，就能夠直接測出Rt的實際值。但因NTC熱敏電阻對溫度很敏感，因此在測試時需要特別注意幾個問題。首先，ARt是生產廠家在環境溫度為25℃時所測得的，所以用萬用表測量Rt時，頁應在環境溫度接近25℃時進行，以保證測試的可信度。其次，測量功率不得超過規定值，以免電流熱效應引起測量誤差。再就是測試時注意不要用手捏住熱敏電阻體，以防止人體溫度對測試產生影響。

在使用萬用表測量電阻技術對負溫度系數熱敏電阻進行溫度系數αt估測時，首先要在室溫t1下測得電阻值Rt1，然后再用電烙鐵作熱源，靠近熱敏電阻Rt，測出電阻值RT2，同時用溫度計測出此時熱敏電阻RT表面的平均溫度t2再進行計算。這樣所測試出的結果才是精確的。
