集電極開路輸出與推挽輸出
1.集電極開路

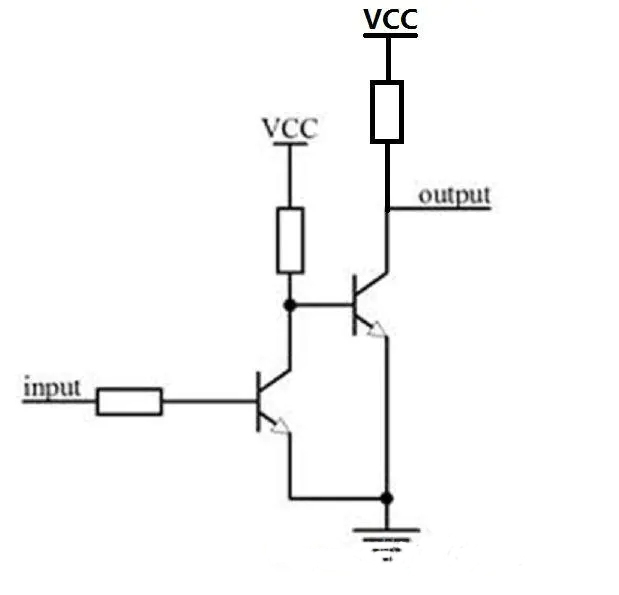

如圖所示：
Vin為高時，三極管導通，輸出接地，為低電平。
Vin為低時，三極管關閉，輸出接高電平，伴隨高負載。
R1稱為上拉電阻（pull-up resistor）。
如需要Vin和Vout同時為高或低，再插入一個二極管即可。
集電極開路特點：
1.輸出側連接的電壓不一定需要與輸入側相同。
2.多個 OC 輸出允許連接到同一條線上。（線與，一路為0則全部輸出為0）
3.功率耗損大，需要較高的電流才能正確工作。
2.推挽輸出
推挽輸出如圖所示：
使用兩個反向的晶體管來決定邏輯高還是邏輯低。
當Vin 為低時，底部三極管導通，頂部三極管截至，負載電壓為0V。
當Vin 為高時，頂部三極管導通，底部三極管截至，負載上產生5V電壓。
推挽輸出特點：
1.輸出電平取決于IC電源，無“線與”功能。
2.輸出既可以向負載灌電流，也可以從負載抽取電流。
3.導通損耗小，效率高。
