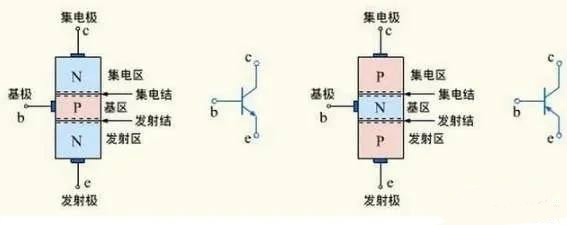

一、 晶體三極管
1. 晶體管的拆卸及注意事項
1） 從電路板上拆下晶體管時要一個一個引腳拆下，并小心電路板上的銅箔線路。
2） 拆下壞晶體管時要記住各引腳孔在印制電路板上的位置，上新晶體管時，分辨好各引腳，核對無誤后焊接。
2. 晶體管的安裝及注意事項
1）為了防止虛焊，晶體管在裝入印制電路板之前，要在引腳上涂錫。涂錫時要用鑲子或鉗子夾住引腳以便散熱。一般焊接晶體管用25W電烙鐵，每次涂錫時間不要超過10s。
2）將晶體管裝入印制電路板時，小功率管最好是直插式的，中功率管可用管座進行加固。
3）若因特殊需要將引腳折彎時，要用鉗子夾住引腳的根部后再適當用力彎折，而不應將引腳從根部彎折。
4）焊接時，應使用低熔點焊錫。引腳引線不應短于10mm,焊接動作要快，每根引腳焊接時間不應超過2s。
5）晶體管在焊入電路時，應先接通基極，再接入發射極，最后接入集電極。拆下時，應按相反的順序，以免燒壞管子。在電路通電的情況下，不得斷開基極引線，以免損壞管子。
6）使用晶體管時，要固定好，以免因振動而發生短路或接觸不良，并且不應靠近發熱組件。對于大功率晶體管，應加裝有足夠大的散熱器。
3、 晶體管的代換
晶體管損壞后，應盡可能地選用同型號的管子進行更換。在某些場合下，對管子的要求較嚴格，必須選用同型號的管子。對于要求不嚴格的場合，可利用其他型號的管子代換使用。在選配晶體管的過程中，應注意以下問題：
代換晶體管前，首先必須清楚晶體管的類型及材料，由于NPN型與PNP型晶體管工作時對電壓的極性要求不同，所以它們是不能相互代換的。晶體管的材料有緒材料和硅材料，它們之間最大的差異就是起始電壓不一樣（錯管PN結的導通電壓為0.2V左右，而硅管PN結的導通電壓為0.6~0.7V）。對于放大電路，一般可以用同類型的錯管代換同類型的硅管，或用同類型的硅管代換同類型的錯管，但都要在基極偏置電壓上進 行必要的調整，因為它們的起始電壓不一樣。對于脈沖電路和開關電路，不同材料的晶體管是否能互換必須具體分析，不能盲目代換。

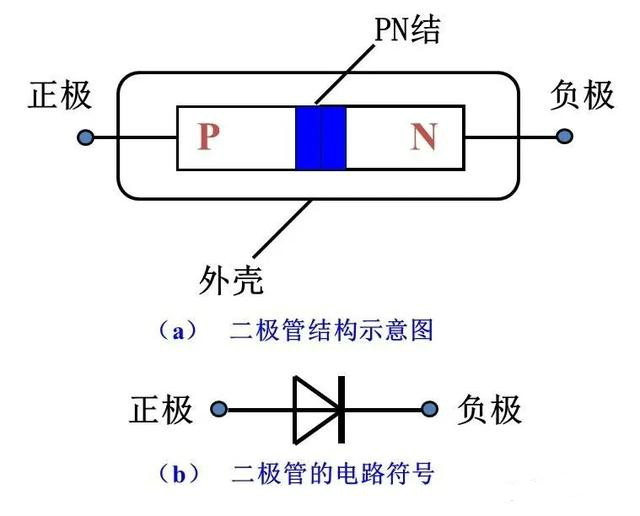

二、晶體二極管
1、二極管的拆裝

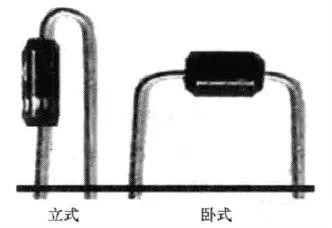

1）二極管有立式與臥式兩種安裝方式,可視電路板空間大小來選擇。二極管的安裝位置要選擇適當，不要使管體與電路中的發熱組件靠近。
2）安裝二極管時，首先用鉗子夾住引腳根部， 保持引腳根部固定不動，將引腳彎成所需的形狀。在彎折引腳時不要釆用直角彎折，而要彎成一定的弧度，且用力均勻，防止將管子的玻璃封裝殼體撬碎，造成管子損壞。
3）小功率二極管的引腳不是純銅材料制成的， 焊接一定要注意防止虛焊。
4）經過長時間存放的二極管，其引腳氧化發黑，必須先用刀子刮掉氧化層，并預先吃錫，然后再往電路板上焊，以確保焊接質量。
5）管子焊接到印制電路板上應掌握焊接條件，即溫度為260℃,時間在3s之內。
6）焊接時應用鑲子夾住引腳根部以利散熱，且焊接點要遠離管子的樹脂包裝根部，并勿使管子受力，禁忌焊接溫度過高和焊接時間過長。
2、二極管的代換
1）當懷疑原二極管擊穿或性能不良時，一定要將原二極管拆下再接上新的二 極管。
2）若原二極管為開路故障時，可以先不拆下原二極管而直接用一個新二極管并聯上去（焊在原二極管的引腳焊點上）。
3）當確定損壞后，拆下原二極管前先看清二極管的極性，焊上新二極管時也要看清引腳極性，正、負引腳不能接反，否則電路不能正常工作。
4）二極管損壞后做更換處理時，應盡可能地用同型號的二極管進行更換。如無同型號，可用特性相同、參數指標不低于原件的二極管代用。選配二極管時，注意不同用途之間的二極管不宜代用，硅二極管和鍺二極管之間也不能代用。
5）對于進口二極管應先查晶體管手冊，再選用國產二極管來代用，也可以根據二極管在電路中的具體作用以及主要參數要求，選用性能參數相近的二極管代用。
6）可用兩只或多只穩壓二極管串聯等值代用另一穩壓二極管（滿足功率要求情況下）。注意不可反過來代用，若原機組采用兩只或多只二極管相串使用，是為了抑制溫漂，起溫度補償作用，若用一只等值二極管代換之，則整機性能會變差。

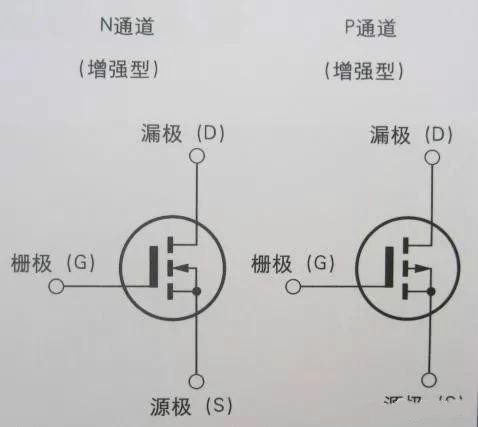

三、場效應管的代換
場效應晶體管和晶體三極管、二極管一樣，擊穿或損壞后也不能修復，只有更換或代換新件。進行場效應晶體管的代換時，除了同材料、同規格的可以代換之外，一般情況下可用大功率、大電流、高電壓的代換小功率、小電流和小電壓的管子，但應注意使用環境和使用條件，不得過大，否則由于電路工作點改變，管子難以正常工作。所以一般釆用同類型且參數相近的管子進行代換。
