什么是電路保護？其實電路保護有點像人有時候要買保險，車要買車險是一樣的道理，電路也需要保護。在正常的情況下看不到它作用所在，一旦電路出現浪涌、脈沖，靜電時，這時候所起的作用就非同小可。隨著科學技術的發展，電力/電子產品日益多樣化、復雜化，電路保護越來越受到關注，所應用的電路保護元件也越來越多，下面優恩介紹一下關于靜電保護的ESD靜電二極管。

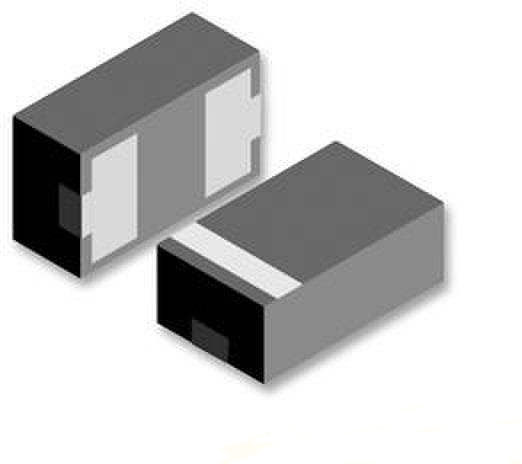

ESD靜電二極管（Electrostatic Discharge Protection Devices），又稱瞬態抑制二極管陣列（TVS Array）。ESD是多個 TVS 晶粒或二極管采用不同的布局做成具有特定功能的多路或單路 ESD 保護器件，主要應用于各類通信界面 ESD 保護，如 USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD 等。

ESD 靜電二極管封裝多樣化，從單路的 DFN0201到多路的 SOT-26、SO-08、SOP-16等，電路設計工程師可以根據電路板布局及界面類型選擇不同封裝的ESD靜電二極管。

ESD靜電二極管選型：

1、ESD靜電二極管使用時是并聯在被保護電路上，正常情況下對線路的工作不應產生任何的影響；

2、擊穿電壓VBR 的選擇：ESD 管的擊穿電壓應大于線路最高工作電壓Um或者信號電平的最大電壓值；

3、脈沖峰值電流IPP 和最大箝位電壓VC 的選擇：ESD 管使用時，要根據線路上可能出現的最大浪涌電流來選擇IPP 合適的型號。要注意的是，此時的最大箝位電壓VC 應不大于被保護芯片所能耐受的最大峰值電壓；

4、用于信號傳輸電路保護時，一定要注意所傳輸信號的頻率或傳輸速率，當信號頻率或傳輸速率較高時，應選用低電容系列的管子，否則會影響通信質量。

ESD靜電二極管的封裝形式：根據電路設計布局及被保護線路數目選擇合適的封裝形式。（注意封裝大小從一定程度上可以反映器件的防護功率大小，一般封裝越大的器件防護等級也越高，反之亦然。）

ESD靜電保護器是一種過壓，防靜電保護元件，用來保護電子設備中敏感電路受到ESD（靜電放電）的影響，作用是轉移來自敏感元件的ESD應力，使電流流過保護元件而非敏感元件，同時維持敏感元件上的低電壓；ESD靜電保護器還應具有低泄漏和低電容特性，不會降低電路功能；不會對高速信號造成損害，在多重應力作用下保護元件的功能不會下降。
