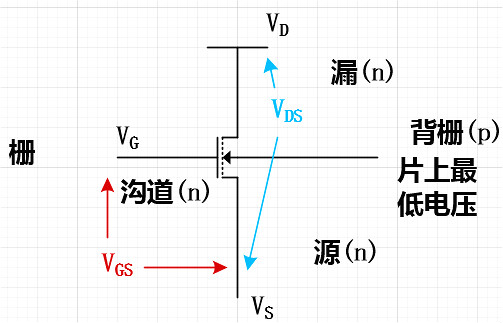

不只是輸出驅動. 整個 數字 CMOS (Complementary-MOSFET) Technology的核心 都是: PMOS Pull-up, NMOS Pull-down。原因是PMOS適合傳導高電平 (接近VDD), NMOS適合傳導低電平(接近GND/VSS)。在CMOS Technology下, 正常NMOS是長這樣的：

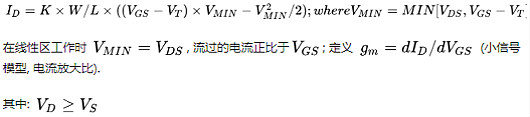

NMOS一階電流公式如下：

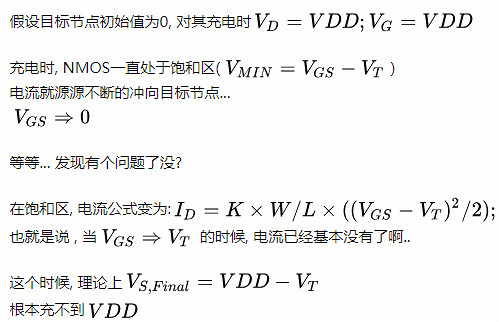

那么假設我們用NMOS來傳輸一個高電平: 我們就需要這么連接:

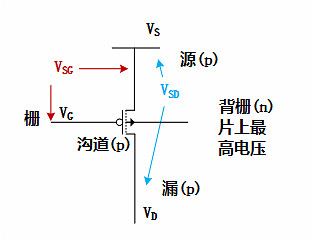

那換成PMOS呢?來看看:
電流公式類似:

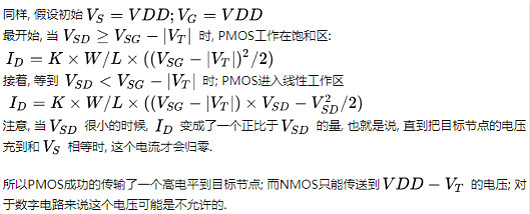

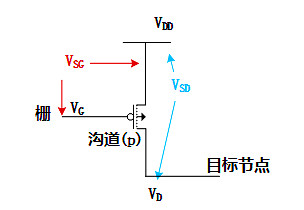

那么如果用PMOS傳輸一個高電平:
