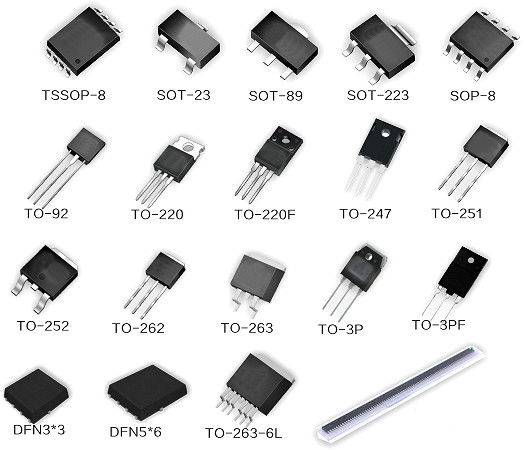

以兩單元為例:用模擬萬用表測量

靜態測量:把萬用表放在乘100檔,測量黑表筆接1端子、紅表筆接2端子,顯示電阻應為無窮大;表筆對調,顯示電阻應在400歐左右.用同樣的方法,測量黑表筆接3端子、紅表筆接1端子,顯示電阻應為無窮大;表筆對調,顯示電阻應在400歐左右.若符合上述情況表明此IGBT的兩個單元沒有明顯的故障.

動態測試:把萬用表的檔位放在乘10K檔,用黑表筆接4端子,紅表筆接5端子,此時黑表筆接3端子紅表筆接1端子,此時電阻應為300-400毆,把表筆對調也有大約300-400毆的電阻表明此IGBT單元是完好的.

用同樣的方法測試1、2端子間的IGBT,若符合上述的情況表明該IGBT也是完好的.

將萬用表?yè)茉赗×10KΩ擋，用黑表筆接IGBT的漏極(D)，紅表筆接IGBT的源極(S)，此時萬用表的指針指在無窮處。用手指同時觸及一下柵極(G)和漏極(D)，這時IGBT被觸發導通，萬用表的指針擺向阻值較小的方向，并能站住指示在某一位置。然后再用手指同時觸及一下源極(S)和柵極(G)，這時IGBT被阻斷，萬用表的指針回到無窮處。此時即可判斷IGBT是好的。

注意：若進第二次測量時，應短接一下源極(S)和柵極(G)。

任何指針式萬用表皆可用于檢測IGBT。注意判斷IGBT好壞時，一定要將萬用表?yè)茉赗×10KΩ擋，因R×1KΩ擋以下各檔萬用表內部電池電壓太低，檢測好壞時不能使IGBT導通，而無法判斷IGBT的好壞。

判斷IGBT的方法

1、判斷極性

首先將萬用表?yè)茉赗×1KΩ擋，用萬用表測量時，若某一極與其它兩極阻值為無窮大，調換表筆后該極與其它兩極的阻值仍為無窮大，則判斷此極為柵極(G)。其余兩極再用萬用表測量，若測得阻值為無窮大，調換表筆后測量阻值較小。在測量阻值較小的一次中，則判斷紅表筆接的為集電極(C);黑表筆接的為發射極(E)。

2、判斷好壞

將萬用表?yè)茉赗×10KΩ擋，用黑表筆接IGBT的集電極(C)，紅表筆接IGBT的發射極(E)，此時萬用表的指針在零位。用手指同時觸及一下柵極(G)和集電極(C)，這時IGBT被觸發導通，萬用表的指針擺向阻值較小的方向，并能站住指示在某一位置。然后再用手指同時觸及一下柵極(G)和發射極(E)，這時IGBT被阻斷，萬用表的指針回零。此時即可判斷IGBT是好的。

3、任何指針式萬用表皆可用于檢測IGBT。

注意判斷IGBT好壞時，一定要將萬用表?yè)茉赗×10KΩ擋，因R×1KΩ擋以下各檔萬用表內部電池電壓太低，檢測好壞時不能使IGBT導通，而無法判斷IGBT的好壞。此方法同樣也可以用于檢測功率場效應晶體管(P-MOSFET)的好壞。
