1.Vcq為集電極的靜態工作電壓，Vcq的選取為了避免出現飽和和截止失真，使Vcq ≈ 1/2 * Vcc，Rc = 10Re;

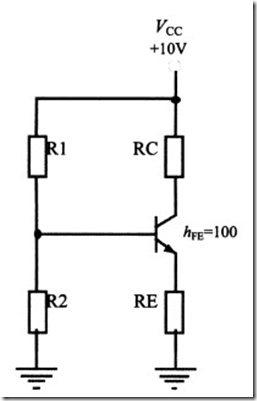

圖1為基極分壓式共射極放大電路的直流通路
實際在應用過程中，就是需要確定上述各個電阻的取值。根據經驗公式
Vcq ≈ 1/2 * Vcc = 5V
取Rc為1KΩ，那么Re = 100Ω。
Icq =( VCC – Vcq)/Rc = 5mA ;
Icq≈Ieq = 5mA;
Veq = Ieq * Re = 0.5V;
假設三極管的Vbe = 0.7V，所以
Vbq = Vbe + Veq = 1.2V;
注意，在模電書中會有一個條件，若是三極管的輸入阻抗Rin-resistance ≈ hFE * Re，Rin-resistance ≥ 10R2，則滿足下式：
Vbq = R2 /(R1 + R2) * Vcc;
假設R1 = 10KΩ，則可以計算出R2 = 1.4KΩ;
所以，上述各個參數就為：
R2 = 1.4KΩ，R1 = 10KΩ，Rc = 1KΩ，Re = 100Ω;
各靜態工作點為：Icq = Ieq = 5mA ，Vbq = 1.2V，Veq = 0.5V，Vcq = 5V，Vceq =4.5V;
在選取三極管時，需要注意需要了解三極管的幾個參數，一個是Vceo，飽和Ic，飽和Vce，集電極極限電流Icm，極限功率Pcm，三極管放大倍數hFE,注意在選取三極管時，集電極輸出電流不能超過集電極極限電流Icm，否則會燒壞三極管。
所以在選取三極管時，集電極輸出的最大電流要大于輸出所需要的電流，三極管放大倍數選取要合適。
2.交流小信號放大電路(共射極放大電路)

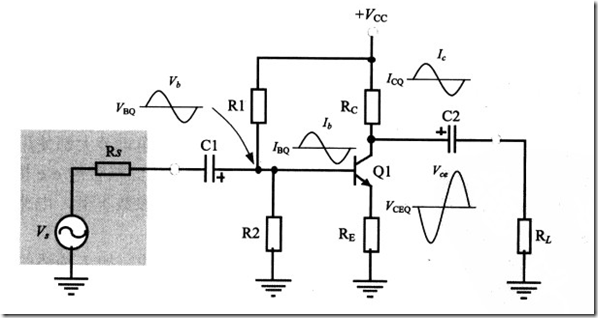

圖1

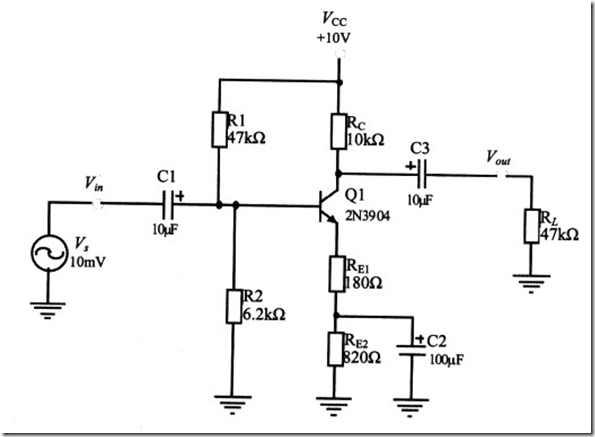

上圖是基極分壓式共射極放大電路，更為常用的電路圖如下圖所示：(圖中各參數值可以不用理會，僅作說明)
圖2

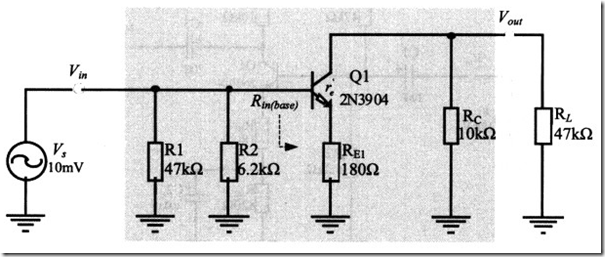

小信號等效電路如下圖：
圖3
小信號交流電路等效原則：1.大容量電容短路;2.Vcc對地短路;3.需要考慮re’;
一般情況若是需要確定上述各個參數，需要從靜態工作點出發。經驗公式如下：
Vcq ≈ 1/2 * Vcc，Rc = 10Re;
re’ = 25/Ieq;
(電壓增益計算公式)

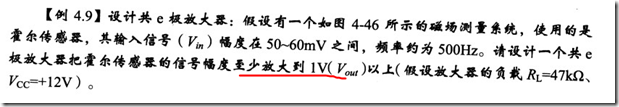

3.舉例
對于三極管放大電路的形式，共射極，共集電極，共基極，那么具有電壓或電流放大增益大于1的，只有共射極放大電路。
首先由上式可以求出電壓放大增益：
Av = 1 / 0.05 = 20;
取Rc為10kΩ，RL = 47KΩ;
可得到

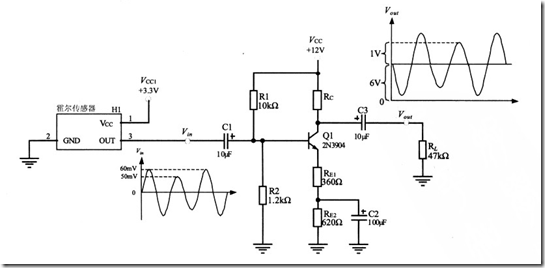

對比圖2;
//============================================
根據經驗公式：Vcq ≈ 1/2 * Vcc;
Vcq ≈ 1/2 * Vcc = 6V
取Rc為1KΩ，那么Re = 100Ω。
Icq =( VCC – Vcq)/Rc = 0.6mA ;
Icq≈Ieq =0.6mA;
//============================================
re’ = 25/Ieq = 42Ω;
Re1 = 370Ω;
Rc = 10Re;
Re1+ Re2 = 1KΩ;
Re2 = 630Ω;
//============================================
Veq = Ieq * (Re1+Re2) = 0.6V;
假設三極管的Vbe = 0.7V，所以
Vbq = Vbe + Veq = 1.3V;
注意，在模電書中會有一個條件，若是三極管的輸入阻抗Rin-resistance ≈ hFE * Re，Rin-resistance ≥ 10R2，則滿足下式：
Vbq = R2 /(R1 + R2) * Vcc;
假設R1 = 10KΩ，則可以計算出R2 = 1.2KΩ;
所以，上述各個參數就為：
R2 = 1.2KΩ，R1 = 10KΩ，Rc = 10KΩ，Re1 = 360Ω，Re2 = 640Ω;放大倍數為20;
