什么是電源管理芯片？

電源管理芯片（Power Management Integrated Circuits），是在電子設備系統中擔負起對電能的變換、分配、檢測及其他電能管理的職責的芯片.主要負責識別CPU供電幅值，產生相應的短矩波，推動后級電路進行功率輸出。常用電源管理芯片有HIP6301、IS6537、RT9237、ADP3168、KA7500、TL494等。

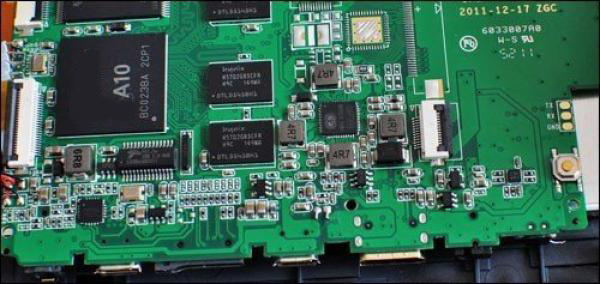

電源管理芯片應用范圍有哪些？

電源管理芯片的應用范圍十分廣泛，發展電源管理芯片對于提高整機性能具有重要意義，對電源管理芯片的選擇與系統的需求直接相關，而數字電源管理芯片的發展還需跨越成本難關。

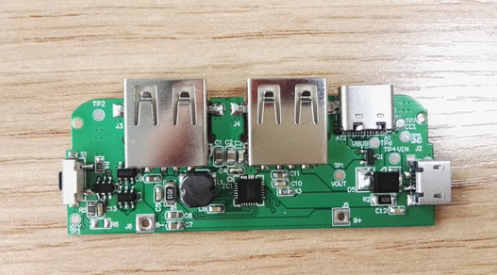

當今世界，人們的生活已是片刻也離不開電子設備。電源管理芯片在電子設備系統中擔負起對電能的變換、分配、檢測及其它電能管理的職責。電源管理芯片對電子系統而言是不可或缺的，其性能的優劣對整機的性能有著直接的影響。

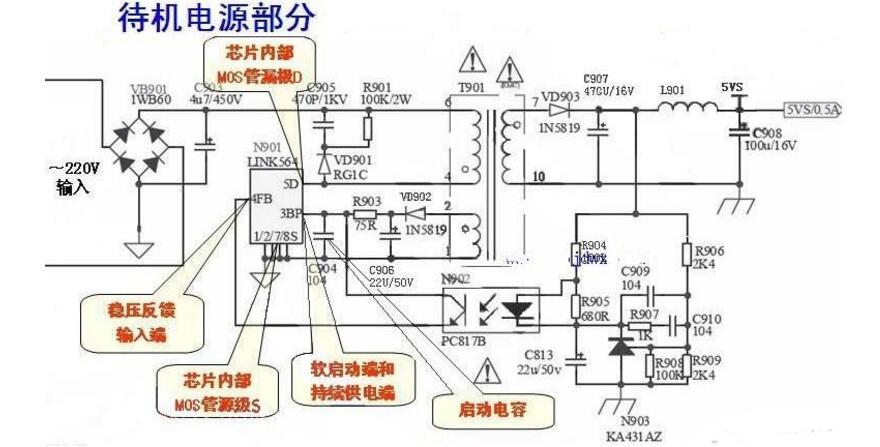

電源管理芯片引腳定義

1、VCC電源管理芯片供電

2、VDD門驅動器供電電壓輸入或初級控制信號供電源

3、VID-4CPU與CPU供電管理芯片VID信號連接引腳，主要指示芯片的輸出信號，使兩個場管輸出正確的工作電壓。

4、RUNSDSHDNEN不同芯片的開始工作引腳。

5、PGOODPGcpu內核供電電路正常工作信號輸出。

6、VTTGOODcpu外核供電正常信號輸出。

7、UGATE高端場管的控制信號。

8、LGATE低端場管的控制信號。

9、PHASE相電壓引腳連接過壓保護端。

10、VSEN電壓檢測引腳。

11、FB電流反饋輸入即檢測電流輸出的大小。

12、COMP電流補償控制引腳。

13、DRIVEcpu外核場管驅動信號輸出。

14、OCSET12v供電電路過流保護輸入端。

15、BOOT次級驅動信號器過流保護輸入端。

16、VINcpu外核供電轉換電路供電來源芯片連接引腳。

17、VOUTcpu外核供電電路輸出端與芯片連接。

18、SS芯片啟動延時控制端，一般接電容。

19、AGNDGNDPGND模擬地地線電源地

20、FAULT過耗指示器輸出，為其損耗功率：如溫度超過135度時高電平轉到低電平指示該芯片過耗。

21、SET調整電流限制輸入。

22、SKIP靜音控制，接地為低噪聲。

23、TON計時選擇控制輸入。

24、REF基準電壓輸出。

25、OVP過壓保護控制輸入腳，接地為正常操作和具有過壓保護功能，連VCC喪失過壓保護功能。

26、FBS電壓輸出遠端反饋感應輸入。

27、STEER邏輯控制第二反饋輸入。

28、TIME/ON5雙重用途時電容和開或關控制輸入

29、RESET復位輸出V1-0v跳變，低電平時復位。

30、SEQ選擇PWM電源電平輪換器的次序：SEQ接地時5v輸出在3.3v之前。SEQ接REF上，3.3v5v各自獨立。SEQ接v1上時3.3v輸出在5v之前。

31、RT定時電阻。

32、CT定時電容。

33、ILIM電流限制門限調整。

34、SYNC振蕩器同步和頻率選擇，150Khz操作時，sync連接到GND，300Khz時連接到REF上，用0-5v驅使sync使頻率在340-195Khz.35、VIN電壓輸入

36、VREFEN參考電壓

37、VOUT電壓輸出

38、VCNTL供電

電源管理芯片的優勢在哪里？

1、電子設備所具備的功能越多、性能越高，其結構、技術、系統就越復雜，傳統的模擬技術電源管理IC滿足系統整體電源管理要求的難度也就越大，價格也更加昂貴。數字控制器的核心主要由三個特殊模塊組成：抗混疊(anti-aliasing)濾波器

2 、模數轉換器(ADC)和數字脈沖寬度調制器(DPWM)。為了達到與模擬控制架構同等的性能指標，必須具備高分辨率、高速和線性ADC以及高分辨率、高速PWM電路設計。ADC分辨率必須能夠滿足誤差小于輸出電壓允許變化的范圍，所需的輸出電壓紋波越小，則對ADC的分辨率要求越高。同時，由于抗混疊濾波器以及流水線式或SAR模數轉換器會引入環路延時，所以我們迫切需要高采樣速率的模數轉換器。模擬控制器對所產生的可能脈沖寬度存在固有的限制，而DPWM可以產生離散和有限的PWM寬度集。從穩定狀態下的輸出角度看，只可能有一組離散的輸出電壓。由于DPWM是反饋環路中的一部分，因此DPWM的分辨率必須足夠高才能使輸出不顯示眾所周知的極限周值。不顯示任何極限周值所需的最少位數取決于拓?fù)?、輸出電壓和ADC分辨率。同時，系統的環路穩定性由PI或者PID控制器來調整。
