常用三極管8050封裝都有：貼片封裝SOT-23、SOT-323、SOT-89，插件封裝TO-92；如何區分這些8050封裝，通過封裝圖和尺寸標識可以很好的識別。
了解8050封裝前，需要知道8050存在兩種不同的型號s8050和ss8050，詳情了解請點擊《s8050和ss8050的區別》
不同8050封裝之間都有哪些不同，先說貼片SOT-23封裝，SOT-23封裝圖如下：
S8050 SS8050
相同的封裝兩種不同型號，具體參數也有所不同：
| Type | Polarity | Pcm | Ic | BVCBO | BVCEO | BVEBO | HFE | Vce(sat) | |||||
| (mW) | (mA) | (V) | (V) | (V) | MIN | MAX | Vce(V) | Ic(mA) | (V) | Ic(mA) | IB(mA) | ||
| S8050 | NPN | 300 | 500 | 40 | 25 | 5 | 120 | 400 | 1 | 50 | 0.6 | 500 | 50 |
| SS8050 | NPN | 300 | 1500 | 40 | 25 | 5 | 120 | 400 | 1 | 100 | 0.5 | 800 | 80 |
貼片SOT-323封裝，圖片如下圖：
SOT-323的封裝就只有SS8050這一個型號；
| Type | Polarity | Pcm | Ic | BVCBO | BVCEO | BVEBO | HFE | Vce(sat) | |||||
| (mW) | (mA) | (V) | (V) | (V) | MIN | MAX | Vce(V) | Ic(mA) | (V) | Ic(mA) | IB(mA) | ||
| SS8050 | NPN | 200 | 1500 | 40 | 25 | 5 | 120 | 350 | 1 | 100 | 0.5 | 800 | 80 |

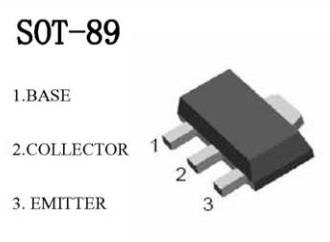

貼片SOT-89封裝，封裝圖如下：
SOT-89封裝的8050三極管型號是PXT8050，功率達到1W，電流達到1.5A，放大倍數85～400；
| Type | Polarity | Pcm | Ic | BVCBO | BVCEO | BVEBO | HFE | Vce(sat) | |||||
| (mW) | (mA) | (V) | (V) | (V) | MIN | MAX | Vce(V) | Ic(mA) | (V) | Ic(mA) | IB(mA) | ||
| 8050 | NPN | 1000 | 1500 | 40 | 25 | 5 | 85 | 400 | 1 | 100 | 0.5 | 800 | 80 |
插件TO-92封裝有S8050和SS8050兩個型號，具體參數如下：
| Type | Polarity | Pcm | Ic | BVCBO | BVCEO | BVEBO | HFE | Vce(sat) | |||||
| (mW) | (mA) | (V) | (V) | (V) | MIN | MAX | Vce(V) | Ic(mA) | (V) | Ic(mA) | IB(mA) | ||
| S8050 | NPN | 625 | 500 | 40 | 25 | 5 | 85 | 400 | 1 | 50 | 0.6 | 500 | 50 |
| SS8050 | NPN | 1000 | 1500 | 40 | 25 | 5 | 85 | 400 | 1 | 100 | 0.5 | 800 | 80 |
